LM393. Описание, datasheet, схема включения, аналог

Микросхема LM393 имеет в своем корпусе два независимых компаратора напряжения. Компаратор LM393 может работать, как от однополярного источника питания в широком диапазоне напряжений, так и от двухполярного источника. При использовании двухполярного — разница между потенциалами должна составлять от 2 В до 36 В.

фото LM393

Ток потребления компаратора не зависит от напряжения питания. Необходимо обратить внимание, что данный компаратор имеет выход с открытым коллектором.

Ключевая особенность LM393

  • Широкий диапазон напряжения питания: 2…36 В или ±1…±18 В
  • Очень низкий ток потребления (0,45 мА)
  • Низкий входной ток смещения: 20 нА
  • Низкий входной ток смещения: ± 3 нА
  • Низкое входное напряжение смещения: ± 1 мВ тип
  • Низкое выходное напряжение насыщения: 80 мВ
  • TTL, DTL, ECL, MOS, CMOS совместимые выходы
  • Компаратор LM393 доступен в корпусе: DFN8 2х2, MiniSO8, TSSOP8 и SO8

Технические характеристики LM393

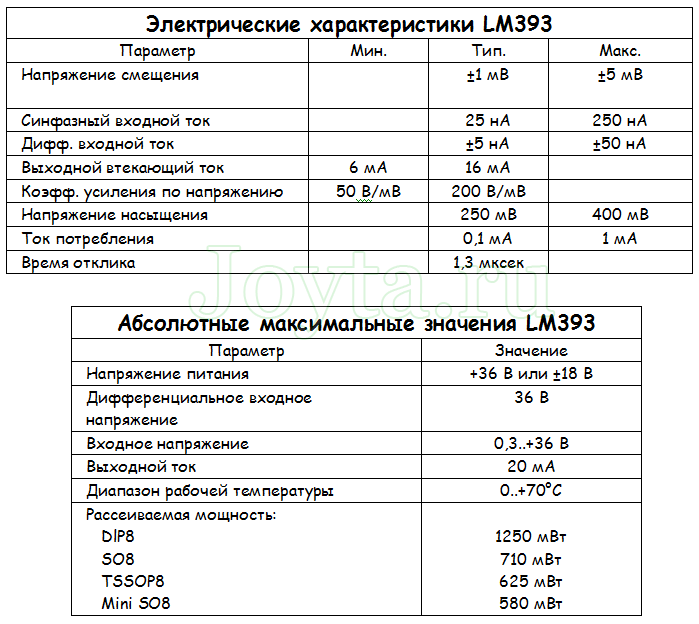

Ниже приведены основные электрические характеристики и абсолютные максимальные значения эксплуатации LM393:

Технические характеристики LM393

Принципиальная схема LM393

Принципиальная схема LM393

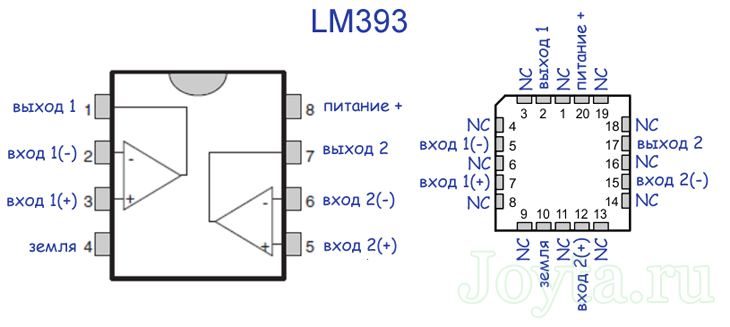

Назначение выводов (распиновка)

распиновка LM393

Аналог LM393

Для замены можно использовать следующие зарубежные и отечественные аналоги LM393:

зарубежный аналог

  • AN1393
  • AN6916
  • AN6914
  • GL393
  • IR9393
  • NJM2903D
  • TA75393AP
  • UPC393C
  • UA393

отечественный аналог

  • 1040СА1
  • КР1040СА1
  • 1401CA3

 Принцип работы LM393

Чтобы понять как же работает данный компаратор, рассмотрим простую схему сумеречного автомата.

lm393-opisanie-datasheet-sxema-vklyucheniya-analog-rabot

Глядя на схему мы видим, что оба входа компаратора подключены к делителям напряжения. Первый делитель напряжения, подключенный к инвертирующему входу (2), состоит из постоянного резистора и фоторезистора.

Как известно сопротивление неосвещенного фоторезистора имеет очень большое сопротивление (более 1МОм), и малое при освещении. Поэтому в ночное время суток, согласно логике работы делителя напряжения, напряжение на входе (2) компаратора будет выше, чем в дневное время суток.

Чтобы включать и выключать свет (в нашем случае светодиод), в зависимости от степени освещенности фоторезистора, нам необходимо установить порог переключения. Для этого служит неинвертирующий вход (3) на который необходимо подать опорное (неизменяемое) напряжение. Это опорное напряжение мы возьмем с переменного резистора R3, который выполняет роль делителя напряжения.

Теперь компаратор будет сравнивать два уровня напряжения (на выводах 2 и 3). Если напряжение на входе 2 будет больше чем на входе 3, то светодиод загорится. Как только напряжение на входе 2 опустится (при освещении фоторезистора) ниже уровня напряжения на входе 3, светодиод погаснет.

Скачать datasheet LM393 в формате pdf (595,7 KiB, скачано: 12 358)
