Этот стереофонический предварительный усилитель построен на основе популярного операционного усилителя NE5532 и нескольких дискретных элементов. Предварительный усилитель подходит для работы с любым источником сигнала, таким как mp3 плеер или компьютер, а в дополнении с оконечным усилителем мощности позволит получить дома неплохой звук.

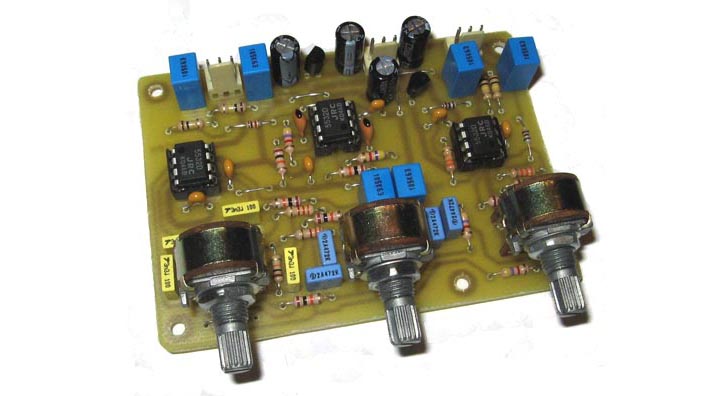

В предусилителе предусмотрен темброблок, позволяющий производить регулировку низких и высоких частот, а также регулировку громкости с помощью трех спаренных поворотных потенциометров. Размещение потенциометров на краю платы позволяет отказаться от проводов, соединяющих потенциометры с платой, что в свою очередь приводит к улучшению параметров усилителя в плане шумов.
Предусилитель питается от двухполярного источника питания с напряжением от +/-18 до +/-30 вольт.
Работа предварительный усилитель с темброблоком

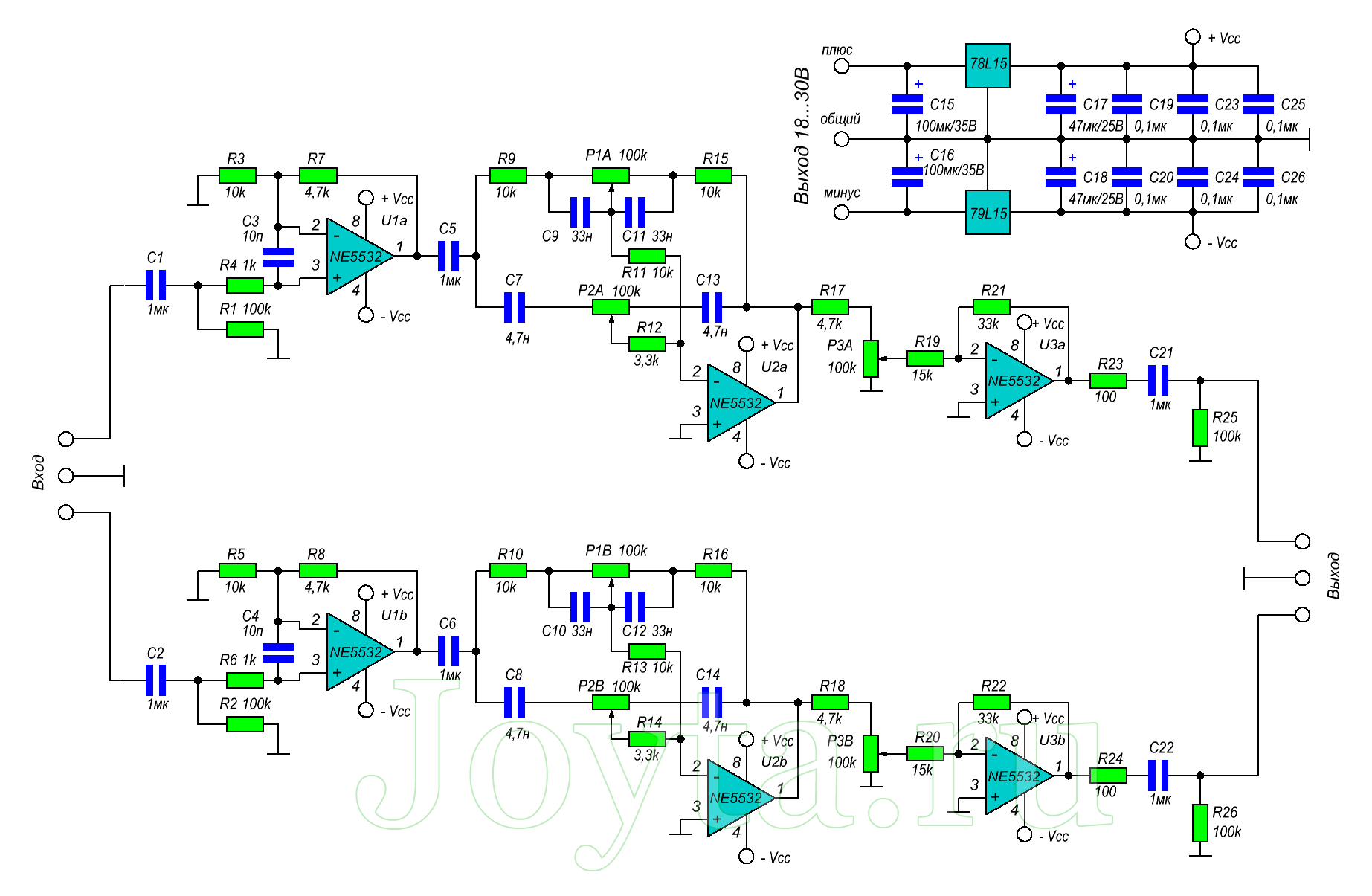

Принципиальная схема предусилителя показана на рисунке ниже:
Усилитель состоит из двух одинаковых каналов. Работу предварительного усилителя изучим на одном из них. Входной сигнал подается на разъем GP1 и поступает прямо на фильтр высоких частот, состоящий из конденсатора C1 (1 мкФ) и резистора R1 (100k) с частотой среза около 1,5 Гц, это позволяет эффективно срезать постоянную составляющую и самые низкие частоты.
Далее сигнал поступает на неинвертирующий усилитель U1 (NE5532) и резисторы R3 (10k) и R7 (4,7 k), что обеспечивает усиление сигнала в 1,5 раза. Небольшой конденсатор C3 (10 пФ) предотвращает возбуждение, в то время как C5 (1 мкФ) разделяет контуры на усилителях U1 и U2(NE5532).
Регулятор частот построен на усилителе U2, а сама регулировка частот построена классическим способом. Элементы, вносящие изменения в характеристики находятся в петле отрицательной обратной связи усилителя U2. Когда оба регуляторы находятся в центральном положении, сопротивление X1 (полученное из элементов: R9 (10k), C9 (33 нФ), C7 (4,7 нФ), а также: P1 (100k), P2 (100k), R11 (10k) и R12 (3,3 к) — «в среднем положении») между входным сигналом и инвертирующим входом усилителя U2 равно сопротивлению X2 (полученное из элементов: R15 (10к), C11 (33 нФ), C13 (4,7 нФ) и в середине также: P1, P2, R11 и R12 — » в среднем положении») между выходом усилителя U2 и инвертирующим вход. Коэффициент усиления А, выражается следующей зависимостью:
Он равен 1 для всего диапазона рабочих частот усилителя.
Потенциометр P1 отвечает за регулировку низких частот. Для высоких частот конденсаторы C9 и C11, являются короткозамкнутыми, так что регулировка с помощью потенциометра не оказывает никакого влияния на этих частотах. Потенциометр P2 отвечает за регулировку высоких частот, а из-за исключения конденсаторов С7 и C13 регулировка не оказывает никакого влияния на низкие частоты.
Сигнал с выхода регулятора частоты поступает через резистор R17 (4,7 k) на потенциометр регулировки громкости P3 (100k) и далее к следующему контуру усиления, а именно U5 (NE5532). Элементы R19(15k) и R21 (33k) настраивают U5 для работы в качестве инвертирующего усилителя с коэффициентом усиления около 2. С выхода U5 сигнал через фильтр R23 (100Р), C21 (1 мкФ) и R25 (100k) попадает на выход предусилителя GP3.
Напряжение питания для операционных усилителей получают с помощью стабилизаторов U3 (78L15) и U4 (79L15), и фильтруется с помощью конденсаторов C15–C16 и C17–C18. Кроме того, питание каждого из четырех операционных усилителей сглаживается с помощью конденсаторов C19–C20 и C23- C26 (100 нФ).
Скачать рисунок печатной платы предварительного усилителя (unknown, скачано: 7 678)
заказывал темброблок из китая там такие же конденсаторы как на фото желтого и синего цвета( маркировку не знаю) был постоянный фон, не громко ноесли колонки рядом то когда нет звука слышно довольно хорошо. все конденсаторы заменил и стало отлично. есть ли на данном предусилителе фон? шум был в виде небольшого шипения, т.е. не по питанию, так как запитывал от отдельного акб и все равно шипение не исчезало до замены конденсаторов
Стереофонический предварительный усилитель с темброблоком на ОУ NE5532 не могу скачать печатную плату
Ссылку поправил, можете скачивать.
Здравствуйте, а есть ли печатка с расположением элементов?
Добрый день! Как добавить регулятор баланса?
Потенциометр P1 отвечает за регулировку низких частот. Для высоких частот конденсаторы C9 и C11, являются короткозамкнутыми, так что регулировка с помощью потенциометра не оказывает никакого влияния на этих частотах. Потенциометр отвечает за регулировку высоких частот, а из-за исключения конденсаторов С7 и C13 регулировка не оказывает никакого влияния на низкие частоты.
Это взаимоисключающие предложения?
Конденсаторы С3-С4 10пФ?
Да 10 пф.Сергей, в статье всё написано.Почитай внимательней и сравнивай описание и схему.
Или 10н?
да 10 пф.можно и до 47пф поднять
Как убрать шипение в первом каскаде
