Транзистор 2SC4793: параметры, цоколевка, аналог, datasheet

2SC4793 — биполярный, кремниевый транзистор средней мощности. Используется в  усилителях звуковой частоты высокого качества.

Характеристики транзистора 2SC4793

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 230 В
  • Напряжение коллектор-база Uкбо (max) : 230 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 1.00 А
  • Коэффициент усиления транзистора по току hfэ : от 100 до 320
  • Граничная частота коэффициента передачи тока fгр : 70.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 20.00 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : TO-220F

Транзистор 2SC4793 может иметь коэффициент усиления по току от 100 до 320:

  • 2SA1803 от 55 до 160
  • 2SA1803R от 55 до 110
  • 2SA1803O от 80 до 160
  • 2SA1837 от 100 до 320

Маркировка 2SC4793

Иногда на корпусе отсутствует приставка «2S», поэтому транзистор 2SC4793 может иметь маркировку «C4793«.

Транзистор 2SC4793 - фотоЦоколевка транзистора 2SC4793

Транзистор 2SC4793 - цоколевка

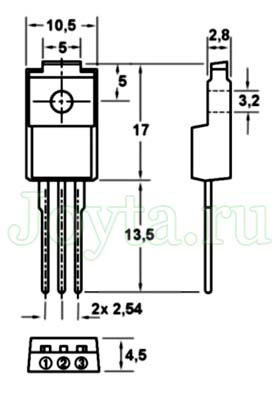

Габаритные и установочные размеры транзистора 2SC4793

Транзистор 2SC4793 - размеры

Аналог транзистора 2SC4793

Вы можете заменить 2SC4793 на: 2SC2336B, 2SC2898, 2SC3310, 2SC3868, 2SC4242, 2SC5241, 2SD772B, 2SD792B, BUX84, BUX85, MJE13070, MJE13071, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004.

Комплементарной парой 2SC4793 является транзистор 2SA1837.

Datasheet 2SC4793
