Транзистор 2SC3835: параметры, цоколевка, аналог, datasheet

2SC3835 — биполярный, кремниевый, мощный транзистор. Применяется в силовых схемах.

Характеристики транзистора 2SC3835

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 120 В
  • Напряжение коллектор-база Uкбо (max) : 200 В
  • Напряжение эмиттер-база Uэбо (max) : 8 В
  • Допустимый ток коллектора Iк (max) : 7.00 А
  • Коэффициент усиления транзистора по току hfэ : от 70 до 220
  • Граничная частота коэффициента передачи тока fгр : 30.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 70.00 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : TO-3P

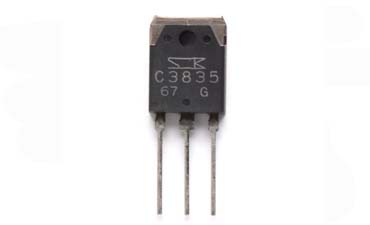

Транзистор 2SC3835 - фото

Маркировка 2SC3835

Иногда на корпусе отсутствует приставка «2S», поэтому транзистор 2SC3835 может иметь маркировку «C3835».

Цоколевка транзистора 2SC3835

Транзистор 2SC3835 - цоколевка

Габаритные и установочные размеры транзистора 2SC3835

Транзистор 2SC3835 - размеры

Аналог транзистора 2SC3835

Вы можете заменить 2SC3835 на: 2SC2563, 2SC2579, 2SC2580, 2SC2581, 2SC2706, 2SC4278, 2SC4652, 2SD1288, SD1289.

Datasheet 2SC3835
