Транзистор 2N3055 – мощный биполярный транзистор n-p-n типа, который может быть использован в различных устройствах: в источниках питания, в аудио усилителях, в схемах переключения и т.д. В данной статье приведены его подробные электрические характеристики в соответствии с документацией производителя «ON Semiconductor».

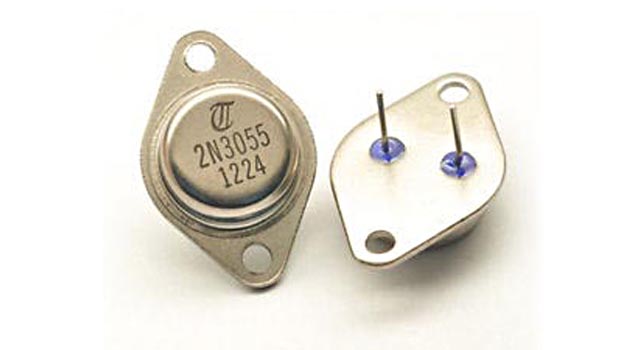

Транзистор 2N3055
Наверно многие радиолюбители слышали о 2N3055 транзисторе, поскольку он широко используется в уже течение многих лет. Его металлический корпус идеален для рассеивания большого количества тепла при помощи хорошего радиатора.
Комплементарной парой транзистора 2N3055 является транзистор MJ2955. Он имеет такие же характеристики, но имеет p-n-p структуру.
Если вы хотите собрать усилитель, вы можете использовать эту пару транзисторов. В этом случае, напряжение питания усилителя не должно превышать +/- 30 вольт.
Распиновка транзистора 2N3055
Распиновка транзистора 2N3055 в его классическом металлическом корпусе: корпус является коллектором, а два оставшихся вывода – это база и эмиттер.
Транзистор 2N3055, как и MJ2955, выпускается также в плоском корпусе (TO-218 и TO-247), который проще монтировать на радиаторе: TIP3055 и TIP2955 соответственно. Здесь в отличие от полностью металлического корпуса рассеиваемая мощность чуть ниже, 90 ватт против 115 ватт.

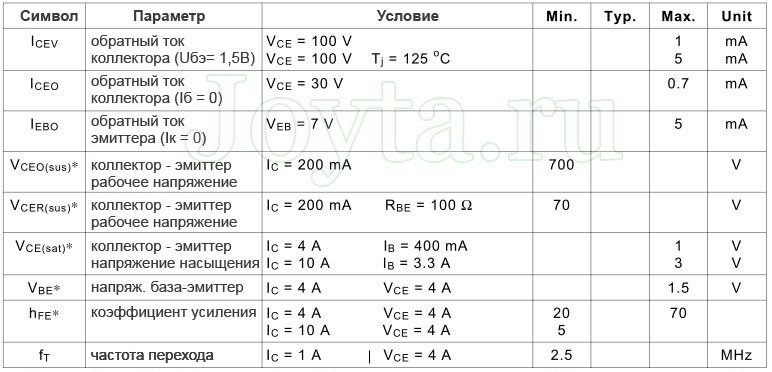

Характеристики транзистора 2N3055
- Напряжение коллектор-эмиттер Vкэ : 60В
- Ток коллектора в непрерывном режиме : 15А
- Коэффициент усиления по току: 20-70 (при Iк = 4А)
- Напряжение насыщения Uкэ: 1,1В при Iк макс = 4А, Iб = 400мА
- Напряжение насыщения Uкэ: 3,0В Iк макс = 10А, Iб = 3,3А
- Напряжение база-эмиттер Uбэ (Iк = 4A, Vкэ = 4В): 1,5В
- Обратное напряжение база-эмиттер: 7В
- Рассеиваемая мощность при Uкэ = 30В: 115 Вт
- Рабочая температура: от -50 ° С до + 200 ° C
- Полоса пропускания (частота перехода): 2,5 МГц
Аналог 2N3055
Вы можете заменить 2N3055 на: 2N3055A, 2N3055AG, 2N3055G, 2N3055H, 2N5039, 2N5630, 2N5671, 2N5672, 2N5881, 2N5882, 2N5885, 2N5885G, 2N5886, 2N5886G, 2N6471, 2N6472, BD130, BD182, BD183, KD502, KD503, MJ14000, MJ14000G, MJ14002, MJ14002G, MJ15015, MJ15015G, NTE130.
Отечественным аналогом 2N3055 может послужить транзистор 2Т808А
Комплементарной парой 2N3055 является транзистор MJ2955.
Бессвинцовой версией 2N3055 является транзистор 2N3055G.
Применение транзистора 2N3055 (MJ2955)
- Транзистор 2N3055 в стабилизированных линейных источниках питания (0-30В до 5A)
- В паре 2N3055 и MJ2955 в аудио усилителях с питанием +/- 30 вольт
Скачать datasheet 2N3055 (42,6 KiB, скачано: 4 060)
