Данное зарядное устройство для герметичных аккумуляторов построено на специализированной микросхеме L200C. Опорное напряжение элемента ограничения тока L200C значительно меньше, чем, например, у микросхем КР142ЕН22 или КР142ЕН12.
С одной стороны, это требует от нас использование резисторов с очень низким сопротивлением (более редкие), но с другой стороны уменьшить их мощность. Для расчета сопротивления резисторов, задающих ток зарядки, используем следующую формулу Imax=(U5-2)/R , где U5-2=0,45В

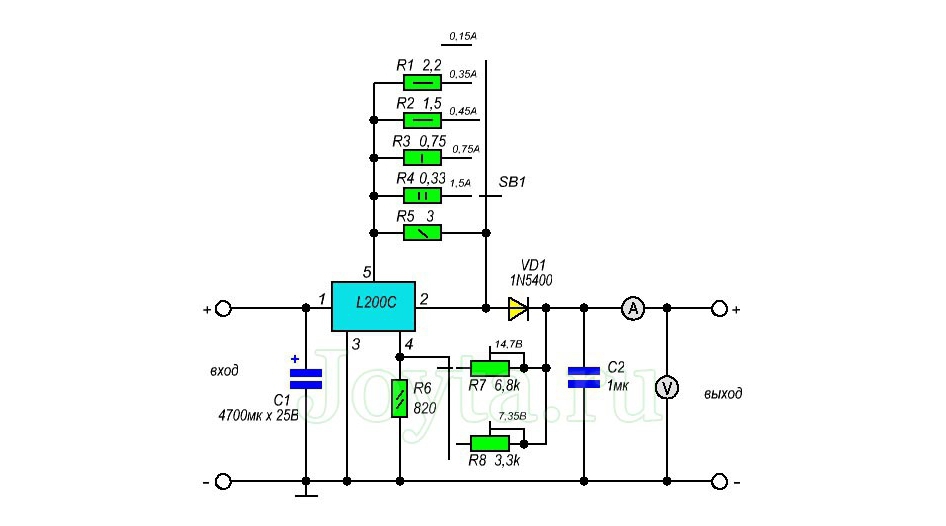

Подключение интегрального стабилизатора L200C осуществлено по классической схеме из datasheet. Сопротивления R1—R5 определяют максимальный ток заряда. Резистор R5 создающий ток 150 мА, подключен постоянно, и поэтому при параллельном подключении сопротивлений R1-R4 необходимо брать в расчет и сопротивление R5.
Диод VD1 предотвращает разряд аккумулятора через выводы стабилизатора. Для того, чтобы задать выходное напряжение используется резисторы R6 совместно с сопротивлением R7 или R8. Конденсатор С2 предназначен для устойчивой работы зарядного устройства.
Настройка зарядника. Сперва, без подсоединения нагрузки выставляется номинальные напряжения на выходе, а после подсоединении нагрузки замеряется сила тока на выходе. Необходимо заметить, что данная схема чувствительна к общему сопротивлению токозадающей цепи, как уже было сказано ранее, причина эта в малом опорном напряжении.
Поэтому в собранном заряднике сопротивление соединительных проводов, дорожек печатной платы, контактов тумблера SB1 суммируется с сопротивлением резисторов, задающих ток заряда. Все это способствует к значительному уменьшению тока зарядки. Для того чтобы исправить эту ситуацию, в каждом конкретном случае необходимо подобрать сопротивления резисторов R1-R5.
Перед зарядкой аккумулятора вначале выбирают нужную величину напряжения и зарядного тока, далее подсоединяют аккумулятор и зарядное устройство включают в электросеть. Возможность выбирать величину тока зарядки помогает форсировать заряд аккумулятора, выбрав ток более 0,1 С.
С. Малахов
