Две схемы зарядного устройства для свинцовых аккумуляторов на 12 вольт

Первая схема зарядное устройство для свинцовых аккумуляторов предназначена для зарядки 12-вольтовых мотоциклетных аккумуляторов емкостью от 3,5 до 12 А/ч. Зарядка осуществляется асимметричным импульсным током, благодаря чему улучшается десульфатация и в несколько раз снижается газовыделение.

Зарядный ток Iз формируется стабилизатором DA1 (7805) в положительной полуволне напряжения на вторичной обмотке сетевого трансформатора. В зависимости от положения переключателя SA1 он составляет 1,1 или 0,8 или 0,6 А и замыкается через VD5.

В отрицательную полуволну стабилизатор DA2 формирует разрядный ток Iр, в зависимости от положения R6 равный 20…170 мА (его оптимальная величина 10…20% от Iз), после аккумулятора он замыкается через VD2. DА1 и DА2 установлены на радиаторах 60х100 мм, трансформатор выполнен на Ш-образном магнитопроводе сечением 28х30 мм, первичная обмотка 1300 ПЭЛ 0,32, вторичная 120 ПЭЛ 0,8. Зарядный цикл рекомендуется рассчитывать на 20 часов.

dve-sxemy-zaryadnogo-ustrojstva-dlya-svincovyx-1

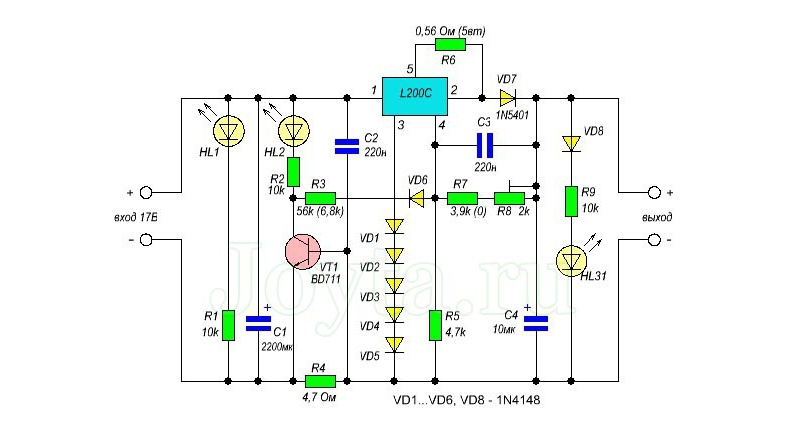

Следующая схема зарядного устройства пригодиться для зарядки свинцовых SLA аккумуляторов с типовым напряжением 12 или 6 вольт и емкостью не превышающую 30 А/ч. Параметры радиоэлементов для аккумулятора на 6 вольт обозначены в скобках. На первом этапе зарядник функционирует как генератор тока, величина которого равна 0,45/R6.

Значение данного резистора для аккумуляторов различной электроемкости (С) нужно подбирать исходя из R6 = 0,45I = 0,45х0,2С = 0,09С, а R4 = 25/С, где значение сопротивления в Ом, тока — А, емкости – А/ч. Причем существенный ток, протекая по R4, обеспечивает открытое состояние транзистора VТ1, который сквозь сопротивление R3 шунтирует резистор R5, который входит в состав делителя напряжения, определяющий выходное напряжение. Функционирование первого этапа зарядки обозначается свечением светодиода HL2.

dve-sxemy-zaryadnogo-ustrojstva-dlya-svincovyx-2

В результате постепенного заряда аккумулятора, напряжение на нем увеличивается, а ток зарядка снижается, так как стабилизатор напряжения I200c отрегулирован подстроечным резистором R8 на выходное напряжение (без подключенной нагрузки) 14,4 В (для аккумулятора на 6В -> 7,2 В).

Это обеспечивает постепенный переход в автоматическом режиме к второму этапу зарядки, в завершении которого ток заряда уменьшается до 0,02С, падение напряжения на R4 уже становится малым чтобы поддерживать открытым транзистор VТ1, и он запирается, отсоединяя RЗ от минуса и исключая из делителя, определяющего выходное напряжение стабилизатора I200c.

Выходное напряжение снижается с 14,4 до 13,8 вольт (при 6 вольтовом варианте с 7,2 до 6,9 вольт), а гашение светодиода HL2 сообщает о завершении зарядки аккумулятора и переходе в режим подзарядки.

Радиохобби 4/99
