Транзистор 2SC2922: параметры, цоколевка, аналог, datasheet

2SC2922 — биполярный, кремниевый транзистор большой мощности. Используется в усилителях звуковой частоты высокого качества мощностью до 200 Вт.

Характеристики транзистора 2SC2922

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 180 В
  • Напряжение коллектор-база Uкбо (max) : 180 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 17.00 А
  • Коэффициент усиления транзистора по току hfэ : от 30 до 180
  • Граничная частота коэффициента передачи тока fгр : 50.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 200.00 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : MT-200

Транзистор 2SC2922 может иметь коэффициент усиления по току от 30 до 180:

  • 2SC2922-O от 30 до 60
  • 2SC2922-Y от 50 до 100
  • 2SC2922-P от 70 до 140
  • 2SC2922-G от 90 до 180

Маркировка 2SC2922

Иногда на корпусе отсутствует приставка «2S», поэтому транзистор 2SC2922 может иметь маркировку «C2922»

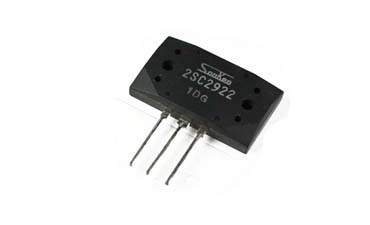

Транзистор 2SC2922 - фото

Цоколевка транзистора 2SC2922

Транзистор 2SC2922 - цоколевка

Габаритные и установочные размеры транзистора 2SC2922

Транзистор 2SC2922 - размеры

Аналог транзистора 2SC2922

Можно попробовать заменить 2SC2922 на: 2SC3436.

Комплементарной парой 2SC2922 является транзистор 2SA1216.

Datasheet 2SC2922
