Транзистор 2SC2873: параметры, цоколевка, аналог, datasheet

2SC2873 — биполярный, кремниевый транзистор малой мощности.

Характеристики транзистора 2SC2873

• Структура : NPN
• Напряжение коллектор-эмиттер U_кэо (max) : 50 В
• Напряжение коллектор-база U_кбо (max) : 50 В
• Напряжение эмиттер-база U_эбо (max) : 5 В
• Допустимый ток коллектора I_к (max) : 2.00 А
• Коэффициент усиления транзистора по току hf_э : от 70 до 240
• Граничная частота коэффициента передачи тока f_гр : 120.0 МГц
• Рассеиваемая мощность коллектора P_к (max) : 0.50 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : SOT-89

Транзистор 2SC2873 может иметь коэффициент усиления по току от 70 до 240:

• 2SC2873-O от 70 до 140
• 2SC2873-Y от 120 до 240

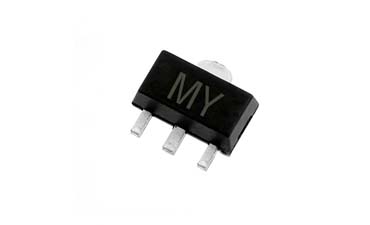

SMD маркировка 2SC2873

• MY — 2SC2873 (sot-89)

Цоколевка транзистора 2SC2873

Габаритные и установочные размеры транзистора 2SC2873

Аналог транзистора 2SC2873

Вы можете заменить 2SC2873 на: 2SD1623S, 2SD1624S, 2SD2098S, 2SD2212, FCX619, HE1A4A, STC503F, ZX5T150, WTM1624.

Комплементарной парой 2SC2873 является транзистор 2SA1213.

Datasheet 2SC2873
