Виды диодов. Краткая информация

Диод – двухвыводной полупроводниковый электронный компонент, который проводит электрический ток только при определенных условиях:

  • открытое состояние – состояние (на плюс анод — на минус катод диода), при котором через диод течет ток;
  • закрытое состояние – состояние (на плюс катод — на минус анод диода), при котором через диод не течет ток (на самом деле ток течет, но очень малый порядка нескольких мкА).

Разделение диодов

  • материал: диоды из кремния, германия, карбида кремния, нитрида галлия, арсенида галлия…
  • конструкция:  диоды плоскостные, точечные, легированные, диффузные…
  • функциональность:  диоды универсальные, высокочастотные, импульсные, емкостные, лазерные, микроволновые…

Краткая характеристика отдельных видов диодов

  • Выпрямительные диоды – „выпрямляют” напряжение или переменный ток малой частоты, преобразуя его в однонаправленный ток. Проводят ток только при превышении определенного значения напряжения в направлении проводимости (для кремниевых диодов составляет около 0,7 вольт, а для германиевых около 0,3 вольта);

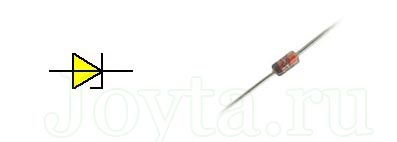

обычный диод

  • Стабилизирующие диоды – стабилизируют или уменьшают напряжение, несмотря на значительные изменения тока. Работают при поляризации в обратном направлении, например, стабилитроны;

стабилитрон

  • Диоды емкостные (варикап) –характеризуются переменной емкостью, управляемой напряжением. Чем выше напряжение, тем меньше емкость диода;

варикап

  • Диоды импульсные – небольшое время переключения при изменении полярности между проводимостью и обратным смещением; например, диоды Шоттки (Schottky);

импульсный диод

  • Диоды сверхвысокочастотные — выпрямляют, генерируют и усиливают электрические сигналы в диапазоне СВЧ;

диод свч

  • Светоизлучающие диоды (LED) – светодиоды (подробнее здесь)

светодиод
