Вольтметр автомобильный. Подборка схем

Немало автомобилистов сталкивается с такой проблемой, как непредвиденный разряд аккумулятора. Особенно неприятно, когда происходит это в пути далеко от дома. Одной из причин может быть выход из строя генератора авто. Предупредить надвигающийся разряд аккумулятора поможет вольтметр автомобильный. Ниже приведем несколько простых схем подобного устройства.

Вольтметр автомобильный на микросхеме LM3914

Это схема автомобильного вольтметра предназначена для контроля напряжения бортовой сети автомобиля в пределах от 10,5В до 15В. В качестве индикатор используются 10 светодиодов.

фото автомобильного вольтметра

Основа схемы – интегральная микросхема LM3914. Данная микросхема способна оценить входное напряжение и вывести результат на 10 светодиодов в режиме точка или столбик. Микросхема LM3914 способна работать в широком диапазоне питания (3В…25В). Яркость свечения светодиодов можно выставить при помощи внешнего переменного резистора. Выходы микросхемы совместимы с ТТЛ и КМОП логикой.

вольтметр для авто на LM3914

Десять светодиодов VD1-VD10 отображают текущее значение напряжения аккумулятора или напряжение бортовой сети автомобиля в режиме точки (вывод 9 не подключен или подключен на минус) или столбика (вывод 9 подключен на плюс питания).

Резистор R4 подключенный между контактами 6,7 и минусом питания задает яркость свечения светодиодов. Резисторы R2 и переменный резистор R1 образует делитель напряжения. При помощи переменного резистора R1 производится настройка верхнего уровня напряжения, а при помощи R3 нижнего.

Как уже было сказано ранее, данный автомобильный вольтметр обеспечивает индикацию от 10,5 до 15 вольт. Калибровка схемы выполняется следующим образом. Подайте на вход схемы вольтметра напряжение 15 вольт от блока питания. Затем изменяя сопротивление резистора R1, необходимо добиться, чтобы зажегся светодиод VD10 (в режиме точка) или все светодиоды VD…VD10 (в режиме столбик).

Затем на вход подайте 10,5 вольт и переменным резистором R3 добейтесь, чтобы горел только светодиод VD1. Теперь увеличивая напряжение с шагом 0,5 вольта, светодиоды один за другим будут загораться, и при напряжении 15 вольт будут гореть все светодиоды. Переключатель SA1 предназначен для переключения между режимами индикации точка/столбик. При замкнутом переключателе SA1 – столбик, при разомкнутом – точка.

Автомобильный вольтметр на транзисторах

Следующая схема автомобильного вольтметра построена на двух биполярных транзисторах. Когда напряжение на аккумуляторе составляет менее 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего горит только красный светодиод, указывающий на низкое напряжение бортовой сети автомобиля.

вольтметр на транзисторах

Если напряжение находится между 12 и 14 вольт, стабилитрон VD1 открывает транзистор VT1. Зеленый светодиод загорается, указывая на нормальное напряжение. Если напряжение батареи превышает 15 вольт, стабилитрон VD2 открывает транзистор VT2, в результате чего загорается желтый светодиод, показывающий значительное превышение напряжения в сети автомобиля.

Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно...
Подробнее

Вольтметр на операционном усилителе LM393

Данный простой автомобильный вольтметр построен на операционном усилителе LM393. В качестве индикатора, как и в предыдущей схеме, используются три светодиода.

операционном усилителе LM393

При низком напряжении (менее 11В) загорается красный светодиод. Если напряжение в норме (12,4…14В) то светится зеленый. В том случае, если напряжение превысило 14В, то загорается желтый светодиод. Стабилитрон VD1 формирует опорное напряжение. Данная схема схожа со схемой индикатора напряжения автомобиля.

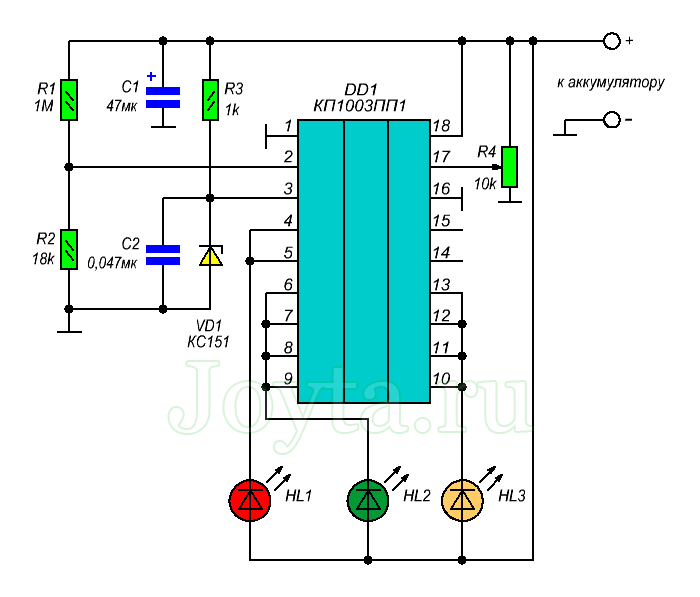

Вольтметр автомобильный на микросхеме К1003ПП1

вольтметр на микросхеме К1003ПП1

Данная схема вольтметра для автомобиля построена на микросхеме К1003ПП1 и позволяет отслеживать напряжение бортовой сети по свечению 3 светодиодов:

  • При напряжении менее 11 вольт горит светодиод HL1
  • При напряжении 11,1…14,4 вольт горит светодиод HL2
  • При напряжении более 14,6 вольт горит светодиод HL3

Настройка. После подачи на вход напряжения от любого блока питания (11,1…14,4В), переменным резистором R4 необходимо добиться свечения светодиода HL2.
