Микросхема усилитель TDA7294: описание, datasheet и примеры использования

В данной статье речь пойдет о довольно распространенной и популярной микросхеме-усилителе TDA7294. Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

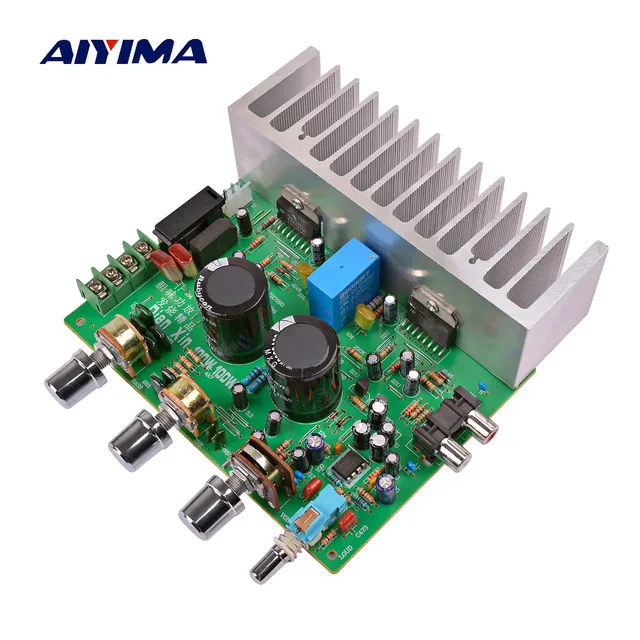

Фото TDA7294

Описание микросхемы TDA7294

Недорогая микросхема TDA7294 представляет собой монолитную интегральную схему в корпусе MULTIWATT15. Она предназначена для использования в качестве AB усилителя звука класса Hi-Fi. Благодаря широкому диапазону питающего напряжения и высокому выходному току, TDA7294 способна обеспечивать высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать от широкого диапазона питающего напряжения. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.

Этот интегральный  усилитель прост в использовании и для его полноценной работы требуется не так много внешних компонентов.



Технические характеристики TDA7294

Технические характеристики TDA7294 по datasheet

Размеры микросхемы:

технические размеры усилителя

Как было сказано выше, микросхема TDA7294 выпускается в корпусе MULTIWATT15 и имеет следующее расположение выводов (распиновка):

Распиновка выводов микросхемы TDA7294

  1.    GND (общий провод )
  2.    Inverting Input (инверсный вход)
  3.    Non Inverting Input (прямой вход)
  4.    In+Mute
  5.    N.C. (не используется)
  6.    Bootstrap
  7.    +Vs
  8.    -Vs
  9.    Stand-By
  10.    Mute
  11.    N.C. (не используется)
  12.    N.C. (не используется)
  13.    +Vs (плюс питание)
  14.    Out (выход)
  15.    -Vs (минус питание)

Следует обратить внимание на тот факт, что  корпус микросхемы соединен не с общей линией питания, а с минусом питания (вывод 15)

Типовая схема включения TDA7294 из datasheetтиповая схема подключения

Мостовая схема подключения

Мостовое включение — это включение усилителя к динамикам, при котором каналы стереофонического усилителя функционируют в режиме моноблочных усилителей мощности. Они усиливают один и тот же сигнал, но в противофазе. При этом динамик подключается между двумя выходами каналов усиления. Мостовое включение позволяет значительно увеличить мощность усилителя

По сути, данная мостовая схема из datasheet не что иное как два простых усилителя к выходам, которых подключен звуковой динамик. Данная схема включения может применяться только при сопротивлении динамиков 8 Ом или 16 Ом.  С динамиком 4 Ом возникает большая вероятность выхода микросхемы из строя.

схема включения - мост

Среди интегрированных усилителей мощности, микросхема TDA7294 является прямым конкурентом LM3886.

Пример использования TDA7294

Это простая схема усилителя на 70 ватт. Конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт. Для нормальной работы схемы микросхему TDA7294 необходимо установить на радиатор площадью около 500 см. кв. Монтаж выполнен на односторонней плате выполненный по технологии ЛУТ.

tda7294 усилитель на 70 ватт

Печатная плата и расположение элементов на ней:

печатная плата усилителя и расположение элементов на ней

Блок питания усилителя TDA7294

Для питания усилитель с нагрузкой 4 Ома питание должно составлять 27 вольт, при сопротивлении динамиков 8 Ом напряжение должно быть уже 35 вольт.

блок питания (БП) для усилителя TDA7294

Блок питания для усилителя TDA7294 состоит из понижающего трансформатора Тр1 имеющего вторичную обмотку на 40 вольт (50 вольт при нагрузке 8 Ом) с отводом посередине либо две обмотки по 20 вольт (25 вольт при нагрузке 8 Ом) с током нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. С успехом диодный мост можно заменить четырьмя выпрямительными диодами с соответствующими показателями.

Электролитические конденсаторы фильтра C3 и C4 предназначены в основном для снятия пиковой нагрузки усилителя и устранению пульсации напряжения идущего с выпрямительного моста. Данные конденсаторы обладают ёмкостью 10000 мкф с рабочим напряжением не менее 50 вольт. Неполярные конденсаторы (пленочные) C1 и C2 могут быть емкостью от 0,5 до 4 мкф с напряжением питания не менее 50 вольт.

Нельзя допускать перекосов напряжения, напряжение в обоих плечах выпрямителя обязательно должно быть равным.

Скачать datasheet на tda7294 (1,2 MiB, скачано: 6 478)
