Светодиодная мигалка на 12 вольт. Схема и описание

Данная светодиодная мигалка на 12 вольт позволяет создать эффект хаотичных вспышек каждого из 6 светодиодов. Принцип работы основан на лавинном пробое p-n перехода биполярного транзистора.

Описание работы светодиодной мигалки

Опишем работу схемы на одном блоке, оставшиеся пять работают по аналогичному принципу.  При подаче напряжения питания через резистор R1 начинает заряжаться конденсатор С1 и следовательно на нем начинает расти напряжение. Пока он заряжается, ничего не происходит.

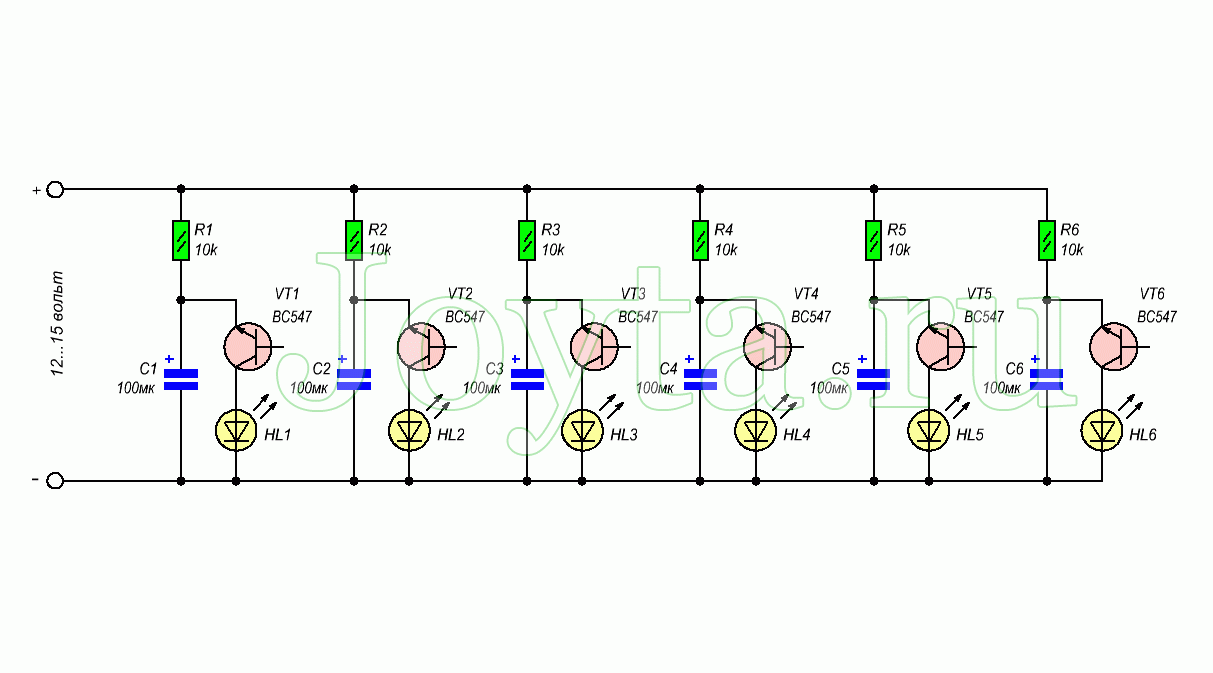

схема светодиодной мигалки

После того как на выводах конденсатора напряжение достигнет 11…12 вольт, происходит лавинный пробой p-n перехода транзистора, проводимость его возрастает и как следствие этому, светодиод начинает светиться за счет энергии разряжающегося конденсатора C1.

светодиодная мигалка фото

Когда напряжение на конденсаторе падает ниже 9… 10 вольт, транзисторный переход закрывается, и весь процесс повторяется с самого начала. Оставшиеся пять блоков схемы работают также и примерно на той же частоте, но фактически частота немного отличается друг от друга из-за допусков радиокомпонентов.

В конструкции можно применить произвольные радиодетали. Необходимо отметить, что при напряжении питания менее 12 вольт схема работать не будет, поскольку не будет происходить лавинный пробой транзистора и генератор работать не будет. Особенностью этого типа генератора является его зависимость от напряжения питания. Чем выше напряжение, тем выше частота колебаний. Верхний уровень по питанию ограничен характеристиками конденсаторов и токоограничивающих резисторов.

рисунок печатной платы мигалки на светодиодах

расположение элементов

Значения резисторов и конденсаторов определяют частоту работы каждого отдельно взятого генератора. Резисторы, защищают транзисторы от разрушения во время лавинного пробоя. Не следует сильно занижать сопротивление резисторов, так как это может привести к выходу из строя транзисторов. То же самое может произойти, если слишком увеличить емкости конденсаторов. В этом случае можно посоветовать последовательно светодиоду подключить дополнительное сопротивление.
