Цветовая маркировка резисторов. Онлайн калькулятор

Цветовая маркировка резисторов используется в отношении малогабаритных резисторов, на которые практически невозможно нанести обычное цифровое обозначение. Преимуществом цветной маркировки является легкость определения номинала резистора, расположенного на печатной плате.

Определить номинал резистора по цветовым кольцам довольно просто. Нам достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Цветовая маркировка резисторов

Часто цветные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо от полоски расположенной ближе к краю. В случае если размер резистора не позволяет сместить кольца в одну сторону, то их наносят равномерно на всю поверхность. В этом случае первую полоску делают немного шире по отношению к остальным.

Определение сопротивления резистора по 4 цветным кольцам

Самая распространенная маркировка — маркировка четырьмя цветными кольцами. Первые две полоски задают двухзначное число сопротивления, а третья множитель. Четвертая полоса используется для обозначения допустимого отклонения от номинала.

Для закрепления приведем пример. У нас есть резистор с 4 цветными полосками — красный, черный, коричневый, золотистый:

сопротивления резистора по 4 цветным кольцам

  • Красный цвет соответствует — 2
  • Черный цвет соответствует — 0
  • Коричневый цвет соответствует — 10
  • Золотистый цвет соответствует — 5%

Получаем результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора по 5 цветным кольцам

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя кольцами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является множителем. Пятая полоса необходима для определения отклонения сопротивления от номинала.

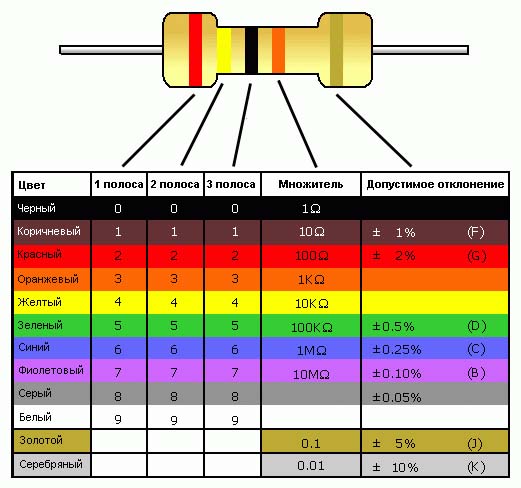

Пример, у нас есть резистор с 5 полосками — красный, желтый, черный, оранжевый, золотистый:

сопротивления резистора по 5 цветным кольцам

  • Красный цвет соответствует — 2
  • Желтый цвет соответствует — 4
  • Черный цвет соответствует — 0
  • Оранжевый цвет соответствует — 1000
  • Золотистый цвет соответствует — 5%

Получаем результат: 240 х 1000 = 240000 Ом = 240 кОм с отклонением 5 %.

Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно...
Подробнее

Цветовая маркировка резисторов — онлайн калькулятор

Если у вас нет желания запоминать какому цвету соответствует та или иная цифра, то вы можете воспользоваться калькулятором для определения сопротивления резистора по цветным кольцам:
