Две схемы УНЧ на транзисторах

Усилитель низкой частоты (УНЧ) является составной частью большинства радиотехнических устройств как то телевизора, плеера, радиоприемника и различных приборов бытового назначения. Рассмотрим две простые схемы двухкаскадного УНЧ на  транзисторах.

Первый вариант УНЧ на транзисторах

В первом варианте усилитель построен на кремниевых транзисторах n-p-n проводимости. Входной сигнал поступает через переменный резистор R1, который в свою очередь является нагрузочным сопротивлением для схемы источника сигнала. Наушники подсоединены к коллекторной электроцепи транзистора VT2 усилителя.

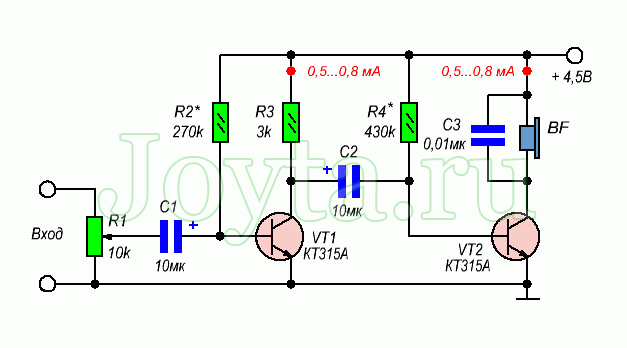

унч на транзисторах. Схема

Поступающие на потенциометр R1 колебания НЧ через его движок и емкость С1 идут на базу VT1 1-го каскада в результате чего происходит частичное усиление. Данный резистор еще играет роль регулятора усиления (регулятор громкости), поскольку с изменением его сопротивления меняется напряжение, поступающее на базу VT1, и соответственно изменяется уровень усиленного сигнала.

Далее частично усиленный сигнал с сопротивления R3 через разделительный конденсатор идет на базу второго транзистора, в результате чего сигнал дополнительно усиливается и выделяется на наушниках, которые являются нагрузкой выходной цепи.

Сопротивления R2 и R4 обеспечивают положительное смещение на базе транзисторов (по отношению к эмиттеру). В момент отладки УЗЧ, данные сопротивления необходимо подобрать под конкретно используемые транзисторы, поскольку  каждый транзистор имеет определенное отклонение коэффициента  усиления.

Второй вариант усилителя низкой частоты на двух транзисторах

Эта двухкаскадная схема также построена на двух транзисторах, но уже германиевых p-n-p проводимости. Ее отличительная особенность от предыдущей схемы в том, что связь между каскадами непосредственная. Схема охвачена отрицательно обратной связью: через резистор R3 напряжение смещения со второго каскада поступает на базу первого транзистора.

Второй вариант УНЧ на транзисторах

Емкость СЗ, шунтирующая сопротивление R4, уменьшает ОС по переменному току, уменьшающая усиление VT2. Путем подбора сопротивления R3 выставляют режим работы обоих транзисторов.

Настройка транзисторного усилителя низкой частоты

Питание обоих усилителей можно осуществить от 3 пальчиковых батарей или же от простого и надежного стабилизатора напряжения построенного на микросхеме LM317.

Настройка усилителя первого варианта сводится к подбору сопротивлений R2 и R4. Величину сопротивлений нужно подобрать такой, чтобы миллиамперметр, подключенный в коллекторную цепь каждого транзистора, показывал ток в районе 0,5…0,8 мА. По второй схеме необходимо также выставить коллекторный ток второго транзистора путем подбора сопротивления резистора R3.

В первом варианте возможно применить транзисторы марки КТ312, КТ3102, или их зарубежные аналоги, однако при этом необходимо будет выставить правильное смещение напряжения транзисторов путем подбора сопротивлений R2, R4. Во втором варианте в свою очередь, возможно применить кремневые транзисторы марки КТ209, КТ361, или зарубежные аналоги. При этом выставить режимы работы транзисторов можно путем изменения сопротивления R3.

Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно...
Подробнее

В коллекторную электроцепь транзистора VT2 (обоих усилителей) взамен наушников возможно подключить динамик с высоким сопротивлением. Если же необходимо получить более мощное усиление звука, то можно собрать усилитель на TDA2030, который обеспечивает усиление до 15 Вт.



Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров...
Подробнее



5 комментариев

  1. Данные схемы для начинающих радиолюбителей
    то что нужно начинать лучше с несложных схем.

    Ответить
  2. Конденсатор С1 и С3 на сколько вольт? А то сделал усилитель так один раз ничего не слышно

    Ответить
    • От 16В і кодери мають бути звуковие чтоби високие частоти били!такие кодери стоять на материнських платах!

      Ответить
  3. Схема робочая! Но R2 и R4 на 5КОм,а R3 на 2.2КОм! Если не зделать то викоких частот не будет только бас ! Виходной транзистор не нагрівається если питания от 18650 придинамике 8ом 3Ватт! пишите если инфа нада!

    Ответить
  4. Схема нерабочая. Питание указано неправильно.

    Ответить
