Компактный импульсный источник питания

Данный импульсный источник питания предназначен для питания маломощной нагрузки, таких как электронные часы, тактовые генераторы и различные узлы электронных схем.

Характеристики импульсного источника питания

  • Входное напряжение – 220В;
  • Выходное напряжение – 20В
  • Ток нагрузки (максимальный) – 50мА

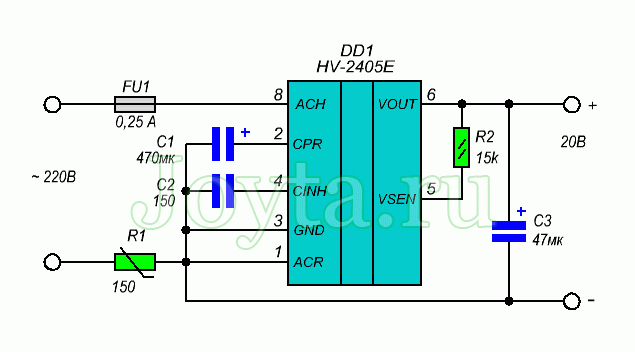

Импульсный источник питания собран всего на 7-и радиоэлементах. Основу конструкции выполняет специальная интегральная микросхема HV-2405E. Конструктивно HV-2405Е в своем составе содержит два узла: предварительный импульсный стабилизатор и выходной линейный стабилизатор. Электрическая схема импульсного источника питания приведена ниже.

Компактный импульсный источник питания

Особенностью схемы построенной на HV-2405Е является защита от короткого замыкания. Термистор R1 защищает от пробоя DD1 током емкости С1. Термистор можно заменить на аналогичный  MZ21Р181RM, MZ21-N101RM или MZ21Р121RM.

Величина тока, которую может обеспечить блок питания, зависит от емкости конденсатора C1. Емкость С2 создает временную задержку активации микросхемы DD1 для стабилизации различных переходных процессов. Конденсатор C3 предназначен  для уменьшения пульсации выпрямленного выходного напряжения.

Обозначения выводов микросхемы HV-2405Е:

  1. — нулевой провод электросети;
  2. — внешняя емкость стабилизатора;
  3. — земля;
  4. — емкость цепи задержки включения;
  5. — регулировка выходного напряжения;
  6. — выход;
  7. — нет;
  8. — фаза электросети.

Величина сопротивления резистора R2 в зависимости от необходимого выходного напряжения:

  • 9 вольт – 3,9 кОм;
  • 12 вольт – 6,8 кОм;
  • 15 вольт – 10 кОм;
  • 18 вольт – 13 кОм.
