Как зажечь светодиод от одной батарейки на 1,5 вольта

Как показала практика, зажечь на прямую подключенный светодиод от батарейки с напряжением 1,5 вольт и ниже, просто не реально. Это связано с тем, что в основной своей массе светодиоды имеют падение напряжения превышающую эту цифру.

Лабораторный блок питания 30 В / 10 А
Подробнее

зажечь светодиод от 1,5 вольта

Как зажечь светодиод от батарейки на 1,5 вольта

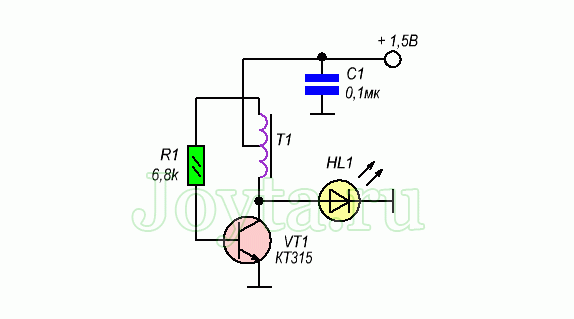

Выходом из данной ситуации может послужить применение простого драйвера для светодиода на одном транзисторе и индуктивности. По сути своей это своеобразный DC-DC преобразователь напряжения. Схема представляет собой простейший блокинг-генератор, работающий от батарейки на 1,5 вольт, вырабатывающий достаточно мощные импульсы в результате накачки энергии в дросселе. Схема простая и собирается буквально за 10 минут.

 фото драйвера светодиода от 1,5 вольта

драйвер светодиода 1,5 вольт в работе

Дроссель T1 выполнен на кольце из феррита имеющее диаметр 7 миллиметров (его размеры К7х4хЗ). Обмотка содержит 21 виток, выполненная вдвое сложенным эмалированным медным проводом ПЭВ диаметром 0,35 миллиметров.

По окончании намотки конец одного из проводов необходимо соединить с началом другого провода. В результате получится отвод от центра обмотки. Путем подбора сопротивления можно добиться лучшей светоотдачи.
