Простой терморегулятор на tl431. Схема и описание

Простой терморегулятор на tl431, описанный в данной статье, это еще одни вариант нестандартного использования регулируемого стабилитрона TL431.

В данном устройстве, стабилитрон TL431 применяется в роли компаратора с одним входом, так как  опорное напряжение вырабатывается самой микросхемой. Подобное простое применение стабилитрона максимально упрощает всю конструкцию терморегулятора и позволяет обойтись минимальным количеством деталей.

Принцип работы терморегулятора на TL431

Необходимый уровень напряжения, на управляющем выводе стабилитрона TL431, устанавливается посредством делителя на сопротивлениях Rl, R2, R3.

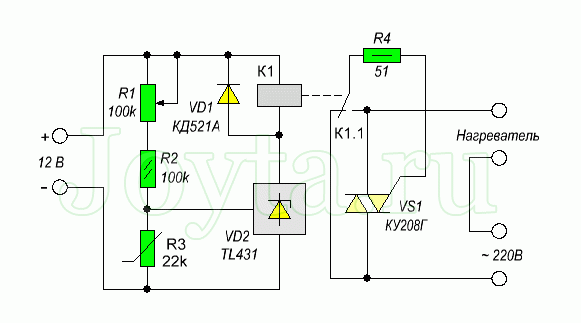

терморегулятор на tl431

Резистор R3 – термистор, т.е. терморезистор с отрицательным ТКС (уменьшение сопротивления от нагрева). Если на контакте управления стабилитрона напряжение более 2,5В,  микросхема пропускает ток и включает реле. Реле в свою очередь коммутирует управляющий вывод симистора, вследствие чего включается нагрузка (нагреватель).

Когда температура поднимается, сопротивление термистора уменьшается и из-за этого потенциал на управляющем выводе TL431 опускается ниже 2,5В, реле терморегулятора обесточивается и нагрузка отключается. Переменный резистор R1 позволяет просто устанавливать уровень необходимой температуры, при котором будет срабатывать терморегулятор.

Термистор типа СТ1, ММТ, КМТ. С помощью симистора КУ208Г можно управлять нагревателем  до 1500 Вт с использованием радиатора для отвода тепла. Если же мощность нагревателя невелика (менее 200 Вт), то в этом случае надобность в радиаторе отпадает. Реле — РЭС55А с рабочим напряжением  10…12 В.

Источник: «Энциклопедия начинающего радиолюбителя», Никулин С.А.
