Микросхема ULN2003. Описание, схема подключения, datasheet

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров...
Подробнее

Микросхема ULN2003 (ULN2003a) по сути своей является набором мощных составных ключей для применения в цепях индуктивных нагрузок. Может быть применена для управления нагрузкой значительной мощности, включая электромагнитные реле, двигатели постоянного тока, электромагнитные клапаны, в схемах управления различными шаговыми двигателями и другие.

Микросхема ULN2003 — описание

фото микросхемы ULN2003

Краткое описание ULN2003a. Микросхема ULN2003a — это транзисторная сборка Дарлингтона с выходными ключами повышенной мощности, имеющая на выходах защитные диоды, которые предназначены для защиты управляющих электрических цепей от обратного выброса напряжения от индуктивной нагрузки.

Каждый канал (пара Дарлингтона) в ULN2003 рассчитан на нагрузку 500 мА и выдерживает максимальный ток до 600 мА. Входы и выходы расположены в корпусе микросхемы друг напротив друга, что значительно облегчает разводку печатной платы.

[info] Микросхема ULN2003

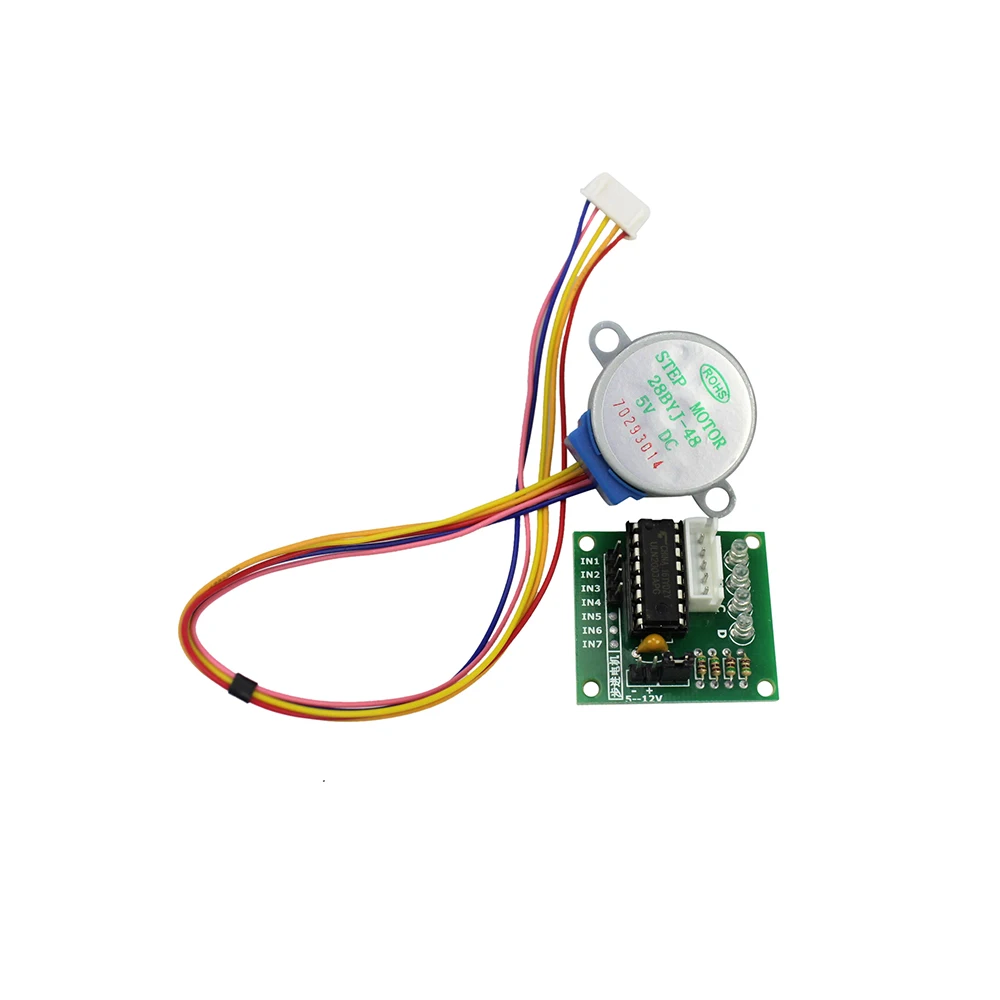

Готовый драйвер шагового двигателя на ULN2003
[/info]

ULN2003 относится к семейству микросхем ULN200X. Различные версии этой микросхемы предназначены для определенной логики. В частности, микросхема ULN2003 предназначена для работы с TTL логикой (5В) и логических устройств CMOS. Широкое применение ULN2003 нашло в схемах управления широким спектром нагрузок, в качестве релейных драйверов, драйверов дисплея, линейных драйверов и т. д. ULN2003 также используется в драйверах шаговых двигателей.

Структурная схема ULN2003

Структурная схема микросхемы ULN2003

Принципиальная схема

принципиальная схема ULN2003

Характеристики

  • Номинальный ток коллектора  одного ключа — 0,5А;
  • Максимальное напряжение на выходе до 50 В;
  • Защитные диоды на выходах;
  • Вход адаптирован к всевозможным видам логики;
  • Возможность применения для управления реле.

Технические характеристики и показатели ULN2003

Аналог ULN2003

Ниже приводим список чем можно заменить ULN2003 (ULN2003a):

  • Зарубежный  аналог ULN2003 — L203, MC1413, SG2003, TD62003.
  • Отечественным аналогом ULN2003a — является микросхема  К1109КТ22.

Микросхема ULN2003 — схема подключения

Зачастую микросхему ULN2003 используют при управлении шаговым двигателем. Ниже приведена схема включения ULN2003a и шагового двигателя:

Магнитный держатель печатной платы
Прочная металлическая основа с порошковым покрытием, четыре гибкие руч...
Подробнее
uln2003 схема подключения
ULN2003a — схема подключения

Дополнительное описание на русском языке ULN2003а приведено в datasheet.

Скачать datasheet ULN2003 на русском (167,0 KiB, скачано: 26 232)




22 комментария

  1. Здравствуйте, в плате управления холодильника самсунг RL33 в качестве исполнительных ключей для блока реле и светодиодной сборки индикатора использованы две микросхемы ULN2003AG, одна из них нормально управляет блоком релюшек, а вот вторая на индикаторе неадекватно высвечивает некоторые символы, например цифру 1 и плюс нижний сегмент получается _I вобщем некоторые так неправильно, управляются обе микросхемы контроллером, это виновна uln 2003? Или контроллер? Так то он фунционирует правильно, холодильником управляет как положено

    Ответить
  2. Здравствуйте! Меня мучает таков вопрос. Если на unl2003apg прошли токи 2А то значит она просто сгорела и без всяких следов? И из за этого на кондиционере жалюзи стоят на месте и дёргаются. Заранее спасибо за ответ.

    Ответить
    • Смотря какое время 2А шли. Если долго — то, вероятно, кристалл повреждён. Утечки, пробои и т.п. Не исключено, что реле не выдержало. Откуда 2А взялось-то. Через обмотку реле-то. Там 400 ом, 12В -> ток 0,03А.

      Ответить
  3. Спасибо за обзор! Похоже ничего не мешает включить эти ключи на высокое напряжение, на самом ключе только обеспечить напряжение не более 50в в закрытом состоянии.

    Ответить
  4. Бывают и советские способы.

    Ответить
  5. Какое применение может найти данная микросхема в матричных часах?

    Ответить
  6. Здравствуйте. Не подскажите про микросхему UAA 1006, даташитов нигде не могу найти, как проверить куда к чему не понимаю.
    Благодарю…

    Ответить
  7. Не подскажете ли есть ли аналог улн2003 , только чтобы управлялась минусом, или инвенторную микросхему с — на +, что бы не лепить кучу транзисторов

    Ответить
  8. Здравствуйте, могу ли я заменить «UAA1006» на эту микросхему «ULN2003» Мне сказали что аналогом является именно это м/с. Заранее спасибо большое…

    Ответить
  9. Здравствуйте,ответьте пожалуйста, можно ли вместо ULN2003 поставить ULN2003A ?

    Ответить
  10. Как определить микросхему. Видно только 67А0…… UNL200…. Стоит на блоке авр бензогенератора. Последнее не видно сгорела.

    Ответить
  11. Какой смысл подавать на вывод 9 (COM) + 12…24v ???

    Ответить
    • Для того чтобы верхний диод был связан с + питания. Этот диод включается параллельно нагрузке, и если она индуктивная (реле, эл. двигатель и т.д.) то при закрытии ключа он пропускает через себя ток самоиндукции , иначе возникло бы перенапряжение на нагрузке, что может вывести ключ из строя.(нагрузке это тоже не нужно).

      Ответить
  12. Только что поставил uln2003L вместо uln2003apg . Все работает.

    Ответить
  13. Скажите, а можно ли вместо uln2003ac поставить uln2003L? Тут думаю разница не в производителях или я ошибаюсь?

    Ответить
  14. Напишите пожалуйста как проверить на работоспособность uln2003.спасибо

    Ответить
    • как проверить на работоспособность uln2003

      Ответить
      • Что именно не понятно? Смотри выше схему, где подробно показан один канал. Что не понятро- спашивай, отвечу.

        Ответить
  15. Zdrastvuyte,

    Mojno li vmesto ULN2003APG stavit ULN2003AN ?

    Spasibo

    Ответить
    • Да, можно. Просто разные производители.
      ULN2003AN — Производитель: Texas Instruments
      ULN2003APG — Производитель: Toshiba

      Ответить
    • можно поставить kid 65003

      Ответить
  16. ULN2003 МОЖНО ПРОВЕРИТЬ Ц-шкой
