Транзистор 2SA1694: параметры, цоколевка, аналог, datasheet

2SA1694 — биполярный, кремниевый транзистор большой мощности.

Характеристики транзистора 2SA1694

• Структура : PNP
• Напряжение коллектор-эмиттер U_кэо (max) : 120 В
• Напряжение коллектор-база U_кбо (max) : 120 В
• Напряжение эмиттер-база U_эбо (max) : 6 В
• Допустимый ток коллектора I_к (max) : 8.00 А
• Коэффициент усиления транзистора по току hf_э : от 50 до 180
• Граничная частота коэффициента передачи тока f_гр : 20.0 МГц
• Рассеиваемая мощность коллектора P_к (max) : 80.00 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : TO-3P

Транзистор 2SA1694 может иметь коэффициент усиления по току от 50 до 180:

• 2SA1694-O от 50 до 100
• 2SA1694-P от 70 до 140
• 2SA1694-Y от 90 до 180

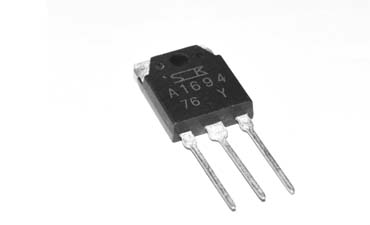

Маркировка 2SA1694

Иногда префикс «2S» не указывается на упаковке — 2SA1694 может быть отмечен как «A1694».

Цоколевка транзистора 2SA1694

Габаритные и установочные размеры транзистора 2SA1694

Аналог транзистора 2SA1694

Вы можете заменить 2SA1694 на: 2SA1104, 2SA1105, 2SA1106, 2SA1186, 2SA1303, 2SA1386, 2SA1490, 2SA1491, 2SA1492, 2SA1695, 2SA2151, FJA4210, MJW1302A.

Комплементарной парой 2SA1694 является транзистор 2SC4467.

Datasheet 2SA1694
