Транзистор 2SA1295: параметры, цоколевка, аналог, datasheet

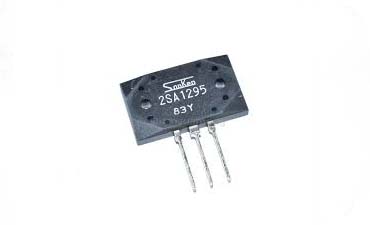

2SA1295 — биполярный, кремниевый, мощный транзистор.

Характеристики транзистора 2SA1295

• Структура : PNP
• Напряжение коллектор-эмиттер U_кэо (max) : 230 В
• Напряжение коллектор-база U_кбо (max) : 230 В
• Напряжение эмиттер-база U_эбо (max) : 5 В
• Допустимый ток коллектора I_к (max) : 17.00 А
• Коэффициент усиления транзистора по току hf_э : от 50 до 140
• Граничная частота коэффициента передачи тока f_гр : 35.0 МГц
• Рассеиваемая мощность коллектора P_к (max) : 200.00 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : MT-200

Транзистор 2SA1295 может иметь коэффициент усиления по току от 50 до 140:

• 2SA1295-O от 50 до 100
• 2SA1295-Y от 70 до 140

Цоколевка транзистора 2SA1295

Габаритные и установочные размеры транзистора 2SA1295

Аналог транзистора 2SA1295

Вы можете заменить 2SA1295 на: аналог не известен.

Комплементарной парой 2SA1295 является транзистор 2SC3264.

Datasheet 2SA1295
