Транзистор 2SA1213: параметры, цоколевка, аналог, datasheet

2SA1213 — биполярный, кремниевый транзистор малой мощности.

Характеристики транзистора 2SA1213

• Структура : PNP
• Напряжение коллектор-эмиттер U_кэо (max) : 50 В
• Напряжение коллектор-база U_кбо (max) : 50 В
• Напряжение эмиттер-база U_эбо (max) : 5 В
• Допустимый ток коллектора I_к (max) : 2.00 А
• Коэффициент усиления транзистора по току hf_э : от 70 до 240
• Граничная частота коэффициента передачи тока f_гр : 120.0 МГц
• Рассеиваемая мощность коллектора P_к (max) : 0.50 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : SOT-89

Транзистор 2SA1213 может иметь коэффициент усиления по току от 70 до 240:

• 2SA1213-O от 70 до 140
• 2SA1213-Y от 120 до 240

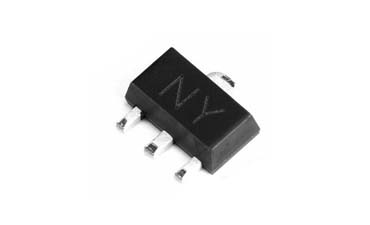

SMD маркировка 2SA1213

• NO — 2SA1213  (sot-89)
• NY — 2SA1213 (sot-89)

Маркировка 2SA1213

Иногда префикс «2S» не указывается на корпусе — 2SA1213 может быть отмечен как «A1213».

Цоколевка транзистора 2SA1213

Габаритные и установочные размеры транзистора 2SA1213

Аналог транзистора 2SA1213

Вы можете заменить 2SA1213 на: 2DA1797, 2SA1417, 2SA1681, 2SA1797, 2SA2013, 2SA2060, 2SA2125, 2SA2153, 2SA2202, 2SA5153, 2SB1029, 2SB1123, 2SB1124, 2SB1313, 2SB1561, 2STF2360, 2STF2550, A1213, BCP1213, BCP157, BCPA1666, BTA1797M3, BTB1424AM3, BTP955M3, D71F2T1, DSA7004, FTA1666, INA5002AP1, KTA1666, KTB1124.

Комплементарной парой 2SA1213 является транзистор 2SC2873.

Datasheet 2SA1213
