Транзистор 2N2905: параметры, цоколевка, аналог, datasheet

2N2905 — биполярный, кремниевый транзистор малой мощности. Транзистор общего назначения, используется в основном в схемах коммутации.

Характеристики транзистора 2N2905

  • Структура : PNP
  • Напряжение коллектор-эмиттер Uкэо (max) : 40 В
  • Напряжение коллектор-база Uкбо (max) : 60 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 0.60 А
  • Коэффициент усиления транзистора по току hfэ : от 100 до 300
  • Граничная частота коэффициента передачи тока fгр : 200.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 0.80 Вт
  • Диапазон рабочих температур Tmax : от -65 до +200 ˚C
  • Корпус : TO-39

Цоколевка транзистора 2N2905

Транзистор 2N2905 - цоколевка

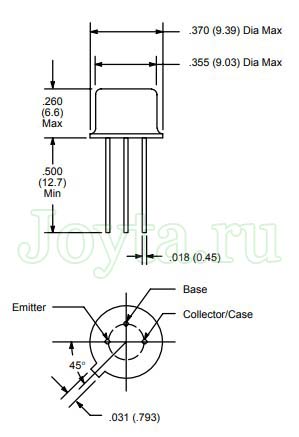

Габаритные и установочные размеры транзистора 2N2905

Транзистор 2N2905 - размеры

Аналог транзистора 2N2905

Вы можете заменить 2N2905 на: 2N2905A, 2N4405, 2SA503, SA503-GR

Комплементарной парой 2N2905 является транзистор 2N2219.

SMD версия 2N2905: 2SB710A (SOT-23), FMMT2907 (SOT-23), FMMT2907R (SOT-23), KN2907S (SOT-23), KTN2907S (SOT-23), KTN2907U (SOT-323), MMBT200 (SOT-23), PMBT2907 (SOT-23), PMST2907 (SOT-23).

Datasheet 2N2905
