Транзистор ZTX450: параметры, цоколевка, аналог, datasheet

ZTX450 — биполярный, кремниевый транзистор средней мощности. Транзистор общего назначения.

Характеристики транзистора ZTX450

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 45 В
  • Напряжение коллектор-база Uкбо (max) : 60 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 1.00 А
  • Коэффициент усиления транзистора по току hfэ : от 100 до 300
  • Граничная частота коэффициента передачи тока fгр : 150.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 1.00 Вт
  • Диапазон рабочих температур Tmax : от -55 до +200 ˚C
  • Корпус : TO-92

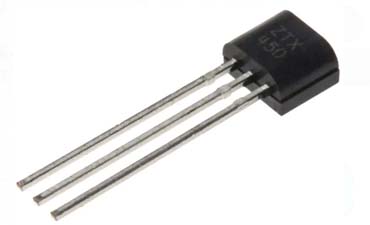

Транзистор ZTX450 - фото

Цоколевка транзистора ZTX450

ZTX450 выпускается в пластиковом корпусе ТО-92. Если смотреть на плоскую сторону с выводами, направленными вниз, слева направо — эмиттер, база, коллектор.

Транзистор ZTX450 - цоколевка

Габаритные и установочные размеры транзистора ZTX450

Транзистор ZTX450 - размеры

Аналог транзистора ZTX450

Вы можете заменить ZTX450 на: BC537, BC538, MPS651, MPS651G, PN4033.

Комплементарной парой ZTX450 является транзистор ZTX550.

SMD версия ZTX450: 2SD1622 (SOT-89), 2SD602A (SOT-23), 2SD874A (SOT-89), BCW66 (SOT-23), MMBT100 (SOT-23).

Datasheet ZTX450
