Транзистор SS9014: параметры, цоколевка, аналог, datasheet

SS9014 — биполярный, кремниевый, маломощный транзистор. Используется в схемах усиления.

Характеристики транзистора SS9014

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 45 В
  • Напряжение коллектор-база Uкбо (max) : 50 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 0.10 А
  • Коэффициент усиления транзистора по току hfэ : от 60 до 1000
  • Граничная частота коэффициента передачи тока fгр : 150.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 0.45 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : TO-92

Транзистор SS9014 может иметь коэффициент усиления по току от 60 до 1000:

  • SS9014A от 60 до 150
  • SS9014B от 100 до 300
  • SS9014C от 200 до 600
  • SS9014D от 400 до 1000

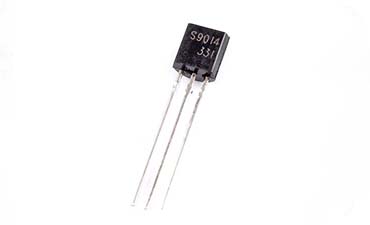

Транзистор SS9014 - фото

Цоколевка транзистора SS9014

SS9014 выпускается в пластиковом корпусе ТО-92. Если смотреть на плоскую сторону с выводами, направленными вниз, слева направо — эмиттер, база, коллектор.

Транзистор SS9014 - цоколевка

Габаритные и установочные размеры транзистора SS9014

Транзистор SS9014 - размеры

Аналог транзистора SS9014

Вы можете заменить SS9014 на: KSP05, KSP06, KTC9014, MPSW05, MPSW05G, MPSW06, MPSW06G, S9014.

Комплементарной парой SS9014 является транзистор SS9015.

Datasheet SS9014
