Транзистор 2N5551: параметры, цоколевка, аналог, datasheet

2N5551 — биполярный, кремниевый высокочастотный транзистор средней мощности. Предназначен для работы в низкочастотных устройствах общего применения с малым уровнем шума и повышенным напряжением питания.

Характеристики транзистора 2N5551

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 160 В
  • Напряжение коллектор-база Uкбо (max) : 180 В
  • Напряжение эмиттер-база Uэбо (max) : 6 В
  • Допустимый ток коллектора Iк (max) : 0.60 А
  • Коэффициент усиления транзистора по току hfэ : от 80 до 250
  • Граничная частота коэффициента передачи тока fгр : 100.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 0.63 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : TO-92

Цоколевка транзистора 2N5551

2N5551 выпускается в пластиковом корпусе ТО-92. Если смотреть на плоскую сторону с выводами, направленными вниз,  слева направо — эмиттер, база,  коллектор. Транзистор 2N5551C (суффикс «С») с центральным коллектором.

Транзистор 2N5551 - цоколевка

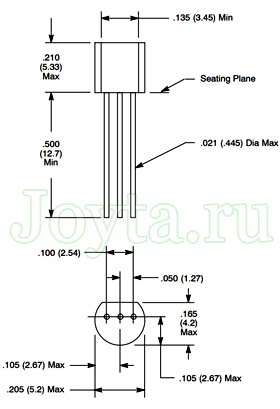

Габаритные и установочные размеры транзистора 2N5551

Транзистор 2N5551 - размеры

Аналог транзистора 2N5551

Вы можете заменить 2N5551 на: 2N5551G, 2N5833, NTE194.

Комплементарной парой 2N5551 является транзистор 2N5401.

Бессвинцовой версией 2N5551 является транзистор 2N5551G.

SMD версия 2N5551: 2N5551S (SOT-23), DXT5551 (SOT-89), DZT5551 (SOT-223), KST43 (SOT-23), KST5551 (SOT-23), MMBT5551 (SOT-23), PMBT5551 (SOT-23).

Datasheet 2N5551
