Транзистор MJ11015: параметры, цоколевка, аналог, datasheet

MJ11015 — биполярный, кремниевый, мощный составной транзистор (пара Дарлингтона). Применяется в схемах коммутации, усилителях, преобразователях напряжения и источниках питания.

Характеристики транзистора MJ11015

  • Структура : PNP
  • Напряжение коллектор-эмиттер Uкэо (max) : 120 В
  • Напряжение коллектор-база Uкбо (max) : 120 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 30.00 А
  • Коэффициент усиления транзистора по току hfэ : 1000
  • Граничная частота коэффициента передачи тока fгр : 4.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 200.00 Вт
  • Диапазон рабочих температур Tmax : от -65 до +200 ˚C
  • Корпус : TO-3

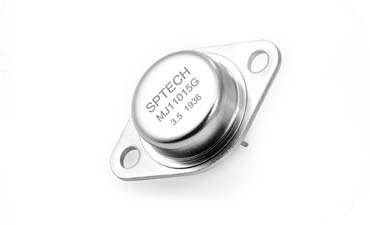

Транзистор MJ11015 - фото

Эквивалентная схема MJ11015

Эквивалентная схема MJ11015

Цоколевка транзистора MJ11015

Транзистор MJ11015 - цоколевка

Габаритные и установочные размеры транзистора MJ11015

Транзистор MJ11015 - размеры

Аналог транзистора MJ11015

Вы можете заменить MJ11015 на: MJ11015G, MJ11033.

Комплементарной парой MJ11015 является транзистор MJ11016.

Бессвинцовой версией MJ11015 является транзистор MJ11015G
