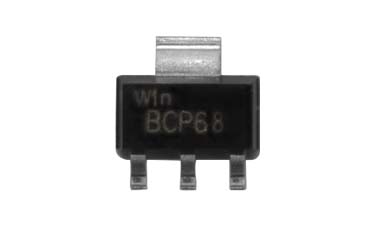

Транзистор BCP68: параметры, цоколевка, аналог, datasheet

BCP68 — биполярный, кремниевый транзистор средней мощности. Транзистор общего назначения.

Характеристики транзистора BCP68

• Структура : NPN
• Напряжение коллектор-эмиттер U_кэо (max) : 20 В
• Напряжение коллектор-база U_кбо (max) : 30 В
• Напряжение эмиттер-база U_эбо (max) : 5 В
• Допустимый ток коллектора I_к (max) : 1.00 А
• Коэффициент усиления транзистора по току hf_э : от 85 до 375
• Рассеиваемая мощность коллектора P_к (max) : 1.50 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : SOT-223

Цоколевка транзистора BCP68

Габаритные и установочные размеры транзистора BCP68

Аналог транзистора BCP68

Вы можете заменить BCP68 на: 2STN1550, 2STN1360, BCP5410, BCP5410TA, BCP5416, BCP5416QTA, BCP5416TA, BCP54TA, BCP5510, BCP5510TA, BCP5516, BCP5516TA, BCP55TA, BCP56, CZT3150, CZT853, DZT3150, FZT489, FZT600, FZT603, FZTA14, KCP54, KCP55, KCP56, KZT489, KZT491, KZT649, KZT849, KZT851, KZT853, NSS40301, PBSS305NZ, PZT158, PZT194, PZT3019, PZT358, PZT4672, PZT5712, STN2580, STN724, STN851, STN878, USS4350.

Комплементарной парой BCP68 является транзистор BCP69.

SMD версия BCP68:

Datasheet BCP68
