Транзистор 2SD998: параметры, цоколевка, аналог, datasheet

2SD998 — биполярный, кремниевый транзистор большой мощности.

Характеристики транзистора 2SD998

• Структура : NPN
• Напряжение коллектор-эмиттер U_кэо (max) : 120 В
• Напряжение коллектор-база U_кбо (max) : 120 В
• Напряжение эмиттер-база U_эбо (max) : 5 В
• Допустимый ток коллектора I_к (max) : 10.00 А
• Коэффициент усиления транзистора по току hf_э : от 55 до 160
• Граничная частота коэффициента передачи тока f_гр : 10.0 МГц
• Рассеиваемая мощность коллектора P_к (max) : 80.00 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : TO-3P

Транзистор 2SD998 может иметь коэффициент усиления по току от 55 до 160:

• 2SD998-R от 55 до 110
• 2SD998-O от 80 до 160

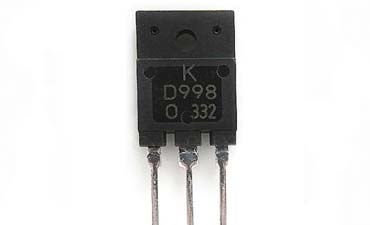

Маркировка 2SD998

Иногда префикс «2S» не указывается на корпусе — 2SD998 может быть отмечен как «D998».

Цоколевка транзистора 2SD998

Габаритные и установочные размеры транзистора 2SD998

Аналог транзистора 2SD998

Вы можете заменить 2SD998 на:  2SC2581, 2SC2706, 2SC2837, 2SC3182, 2SC3280, 2SC3281, 2SC3284, 2SC3519, 2SC3855, 2SC3907, 2SC4468, 2SC5198, 2SC5199, 2SC5200, 2SC5358, 2SC5948, 2SC5949, 2SC6011, 2SD1148, 2SD2155, FJA4310, KTC5200, KTC5242, KTD718, KTD998, NTE2328.

Комплементарной парой 2SD998 является транзистор 2SB778.

Datasheet 2SD998
