Простой кодовый замок на ATTiny24A. Схема и описание

В данной статье приводиться очень простой цифровой кодовый замок на микроконтроллере ATTiny24A.

Микроконтроллер тактируется от внутреннего генератора на частоте 1 МГц (внутренний RC-генератор 8 МГц с делителем на 8).

Секретный код (0…31 цифр) хранится в EEPROM. Секретный код можно изменить без перепрограммирования контроллера.

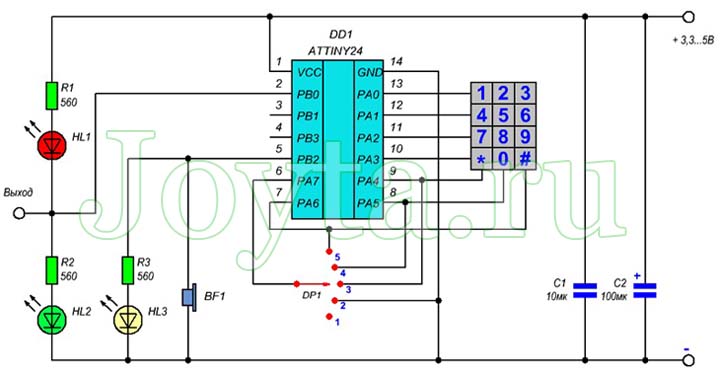

Управление замком осуществляется с помощью клавиатурной матрицы 3 х 4 0-9, *, #). Для индикации состояния кодового замка используются три светодиода и пьезоизлучатель. Конденсатор С1 следует разместить как можно ближе к микроконтроллеру к выводам питания микроконтроллера.

Простой кодовый замок на ATTiny24A. Схема и описание

Потребление микроконтроллера в холостом режиме при 5 В составляет от 0,3 до 0,5 мА. Общее потребление тока этим кодовым замком в основном зависит от потребления светодиодов и выходной нагрузки.

Резисторы R1, R2 и R3 определяют ток и, следовательно, яркость соответствующих светодиодов. Напряжение питания 5 В можно получить от более высокого напряжения, используя простую схему со стабилизатором 7805.

Режимы работы

С помощью перемычки DP1 (переключатель режима) вы можете выбрать один из 5 режимов работы кодового замка:

  • 1 : секретный код для разблокировки замка, одиночная кнопка для блокировки
  • 2 : секретный код для разблокировки замка и секретный код для его блокировки
  • 3 : открытие замка на 2 секунды
  • 4 : открытие замка на 6 секунд
  • 5 : открытие замка на 18 секунд

В режиме 1 необходимо ввести код для разблокировки замка. Замок можно заблокировать без ввода кода. В режиме 2 необходимо ввести код как для блокировки, так и для разблокировки. Режимы 3-5 используются для импульсной разблокировки — после ввода кода устройство разблокируется на указанное время, а затем автоматически блокируется. Режимы 3-5 отличаются друг от друга только длиной импульса (время до автоблокировки).

Блокировка и разблокировка

Цифровой код вводится с помощью матричной клавиатуры 3X4, используя цифры от 0 до 9. Для подтверждения кода при разблокировке используйте # (так называемую кнопку решетки или знак решетки — в правом нижнем углу клавиатуры). Для блокировки устройства используйте * (так называемую звездочку или звездочку — в нижнем левом углу).

В режимах 3-5 после таймаута замок автоматически блокируется. Звездочку (*) можно использовать для блокировки до истечения времени ожидания. Нажатие клавиши обозначается коротким звуковым сигналом. Блокировка обозначается высоким, а затем низким звуковым сигналом. Разблокировка обозначается низким, а затем высоким звуковым сигналом.

Если вы введете неправильный код, вы услышите 5 коротких звуковых сигналов. При превышении максимальной длины кода (31 цифра) вы услышите 3 коротких звуковых сигнала. Светодиод HL1 горит, когда замок заблокирован, а HL2, когда он разблокирован.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров...
Подробнее

Восстановление забытого кода

Если вы забыли секретный код, то есть возможность его восстановить. Выключите питание, установите перемычку между выводами PB1 (вывод 3) с PA4 (вывод 9) и снова подайте питание. Сейчас устройство находится в режиме восстановления секретного кода.

Нажмите # и удерживайте в течение 2 секунд, чтобы войти в процесс смены кода. Введите новый код дважды и при этом всегда подтверждайте нажатием #. Не забудьте снять перемычку после восстановления.

Скачать прошивку (1,4 KiB, скачано: 185)
