Модуль сумеречного выключателя на LM324. Схема

Данная схема реализует функцию сумеречного выключателя, построенного на основе операционного усилителя LM324. Порог чувствительности можно изменять в широком диапазоне с помощью потенциометра R1.

Дополнительная схема устраняет случайные помехи и обеспечивает надежное переключение при превышении установленного порога срабатывания. Это позволяет исключить возможность хаотичного переключения тогда, когда уровень освещенности находится на границе срабатывания системы.

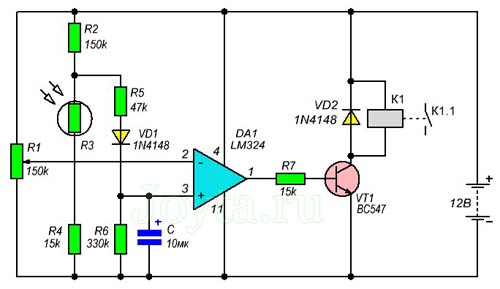

Модуль сумеречного выключателя на LM324

Исполнительным элементом является реле K1, управляемое транзистором VT1 (BC547). Диод VD2 (1N4148) защищает транзистор VT2 от выбросов самоиндукции. Оно активируется с наступлением сумерек и выключается на рассвете. Используя свободно разомкнутые контакты реле, можно изменить работу устройства. Высокая нагрузочная способность контактов реле допускает различные варианты использования модуля.

Питание схемы составляет 12 В. Данное напряжение можно взять от любого источника питания, батареи или аккумулятора.

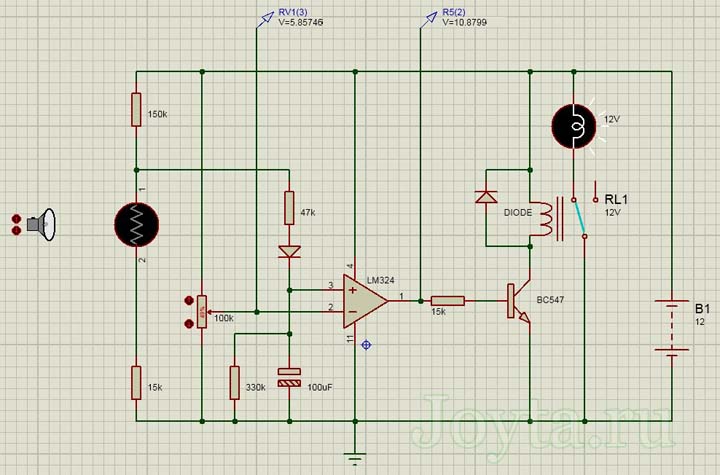

Схема в Proteus:

Схема в Proteus

Скачать файл Proteus (17,7 KiB, скачано: 461)
