Контроллер светодиодного ночного освещения с детектором движения. Схема

Предлагаемый модуль — это таймер с датчиком движения, который позволяет гибко настраивать параметры работы. Он имеет функцию автоматического ночного освещения и предназначен для работы со светодиодными лентами.

Обнаружение движения в помещении с плохими условиями освещения запускает временную схему, плавно включая светодиодный источник света, подключенный к выходу. По истечении времени, установленного потенциометром, также происходит плавное выключение света.

Контроллер является отличным решением для спальни или детской комнаты. Все устройство вместе со светодиодной лентой, установленной под кроватью (bedlight), облегчит вставание ночью и даст ощущение безопасности. Освещение включается, когда пользователь входит в комнату или касается пола ногой.

Не яркий свет не будит других людей, он будет включаться только в ситуации, когда ребенок встает ночью или когда мы должны вставать к нему.

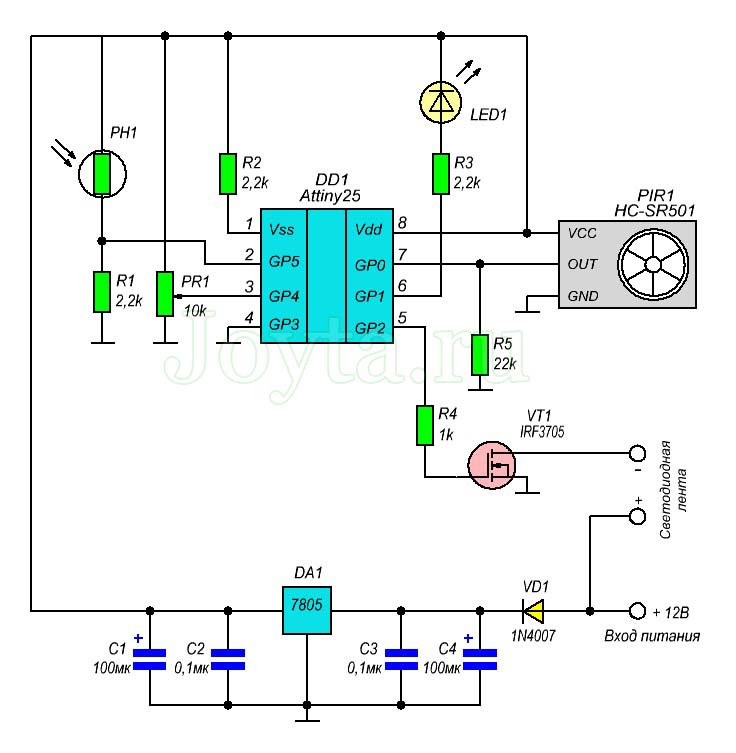

Принципиальная схема устройства показана на рисунке ниже. Он включается между источником питания и приемником. Схема должна питаться постоянным напряжением от аккумулятора или источника питания мощностью соответствующей подключенной нагрузке.

Контроллер светодиодного ночного освещения с детектором движения. Схема

Диод VD1 (1N4007) обеспечивает защиту устройства от переплюсовки источника питании. Напряжение стабилизируется с помощью микросхемы DA1 (78L05). Работой устройства управляет микроконтроллер DD1 (ATtiny25). Фоторезистор PH1 играет роль датчика освещенности. Благодаря ему управление освещением будет происходить только в условиях низкой освещенности.

В качестве датчика движения используется популярный и недорогой PIR-детектор типа HC-SR501. Дальность действия датчика составляет до 7 метров с углом обзора 100 градусов. Размещенная на датчике перемычка позволяет изменять способ его реакции при обнаружении движения.

В положении «H» датчик поддерживает выход в активном состоянии до тех пор, пока происходит движение в районе обзора. В положении «L» при обнаружении движения, независимо от того, происходит ли постоянное движение в районе обзора датчика или нет, выход датчика активируется временем, установленным потенциометром.

Повторная активация датчика возможна примерно через 3 секунды после перехода выхода в низкое состояние. Дальность действия PIR-детектора составляет от 3 до 7 метров, которую так же можно отрегулировать с помощью потенциометра. С помощью второго потенциометра регулируется время включения при обнаружении движения (от 5 до 200 секунд).

Работа схемы начинается сразу после включения напряжения питания. Исполнительным элементом является транзистор VT1 типа IRL3705. Время работы источника света, можно регулировать с помощью потенциометра PR1 в диапазоне от 15 секунд до 8 минут при каждом обнаружении каждого движения процесс обратного отсчета времени возобновляется. Светодиод играет роль индикатора обнаружения движения.

Скачать прошивку и файл печатной платы (27,7 KiB, скачано: 603)
