Схема индикатора стерео сигнала на KA2284

Данный индикатор стерео сигнала построен на микросхеме KA2284 (AN6884). Индикатор, адаптированный к стерео каналам, будет полезен там, где необходимо визуально оценить уровень звукового сигнала.

Принципиальная схема устройства показана ниже. На схеме показаны две сдвоенные дорожки, на основе драйвера пятиканального светодиодного индикатора KA2284.

Схема индикатора стерео сигнала на KA2284

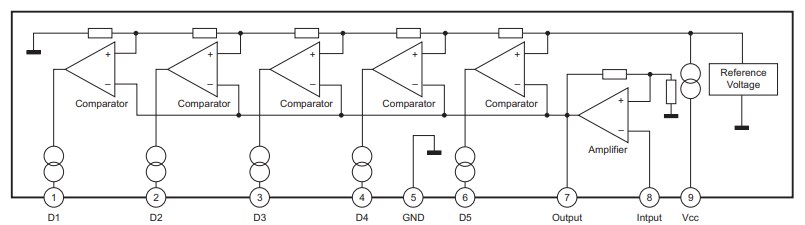

Внутренняя структура микросхемы KA2284. Микросхема KA2284 содержит пять компараторов с опорным напряжением, определяемым с помощью внутреннего делителя и системы предварительного усиления входного сигнала. Выходы микросхемы оснащены источниками тока, обеспечивающими оптимальные параметры питания светодиодов.

Внутренняя структура этой микросхемы KA2284

Характеристики KA2284

  • Напряжение питания: 3,5 — 15 В
  • Минимальное входное напряжение: 50 мВ
  • Выходной ток: 7 — 10 мА
  • Ток покоя: 7 — 10 мА
  • Диапазон индикации: 18 — 20 dB
  • Частотный диапазон: 20 — 20000 Гц

Входной стерео сигнал с разъема (INL / INR) подается на входы микросхем DD1, DD2 через разделительные конденсаторы (C1 и C3) и потенциометры (R1 / R4), которые используются для калибровки показаний.

Элементы R2/C2 и R5/C4 определяют постоянную времени переключения светодиодов.

Индикатор способен отобразить уровни –10 дБ / –5 дБ / 0 дБ / 3 дБ / 6 дБ, которые для удобства считывания имеют разделения по цвету 3 дБ (HL2, HL8 желтый) и 6 дБ (HL1, HL7 красный).

Шкала выполнена в виде симметричной светодиодной линии с дополнительным диодом посередине шкалы, указывающим на наличие питания.

Резисторы R3, R6 уменьшают напряжение, подаваемое на светодиоды, и, как следствие, уменьшают нагрузку на микросхемы DD1, DD2. Для питания устройства требуется постоянное напряжение около 12 В (6…15 В).

Сборка является простой и не требует описания. Все, что вам нужно сделать, это откалибровать уровень сигнала в 0 дБ. При подаче опорного сигнала потенциометрами R1 / R4 необходимо установить порог загорания светодиода, соответствующего уровню 0 дб (HL3, HL9).






8 комментариев

  1. Здравствуйте!
    Резистор R6 несколько не так подключен.

    Ответить
  2. Исправьте ошибку в схеме пожалуйста.

    Ответить
      • можно ли заменить микросхему AN6889 на AN6884?

  3. При загорании всех светодиодов будет меняться яркость всей линейки, я бы поставил по отдельному резистору от питания на каждый светодиод отдельно. Деталей больше, но взаимное влияние каналов меньше. Хотя возможно при малом числе светодиодов это не так заметно.

    Ответить
    • ну да на 6884 5 светодиодов, а на6889их6

      Ответить
