Транзистор BCP52: параметры, цоколевка, аналог, datasheet

BCP52 — биполярный, кремниевый  транзистор средней мощности. Используется в различных драйверах и в усилителях звуковой частоты.

Характеристики транзистора BCP52

  • Структура : PNP
  • Напряжение коллектор-эмиттер Uкэо (max) : 60 В
  • Напряжение коллектор-база Uкбо (max) : 60 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 1.00 А
  • Коэффициент усиления транзистора по току hfэ : от 40 до 250
  • Граничная частота коэффициента передачи тока fгр : 125.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 1.50 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : SOT-223

Транзистор BCP52 - фото

Цоколевка транзистора BCP52

Транзистор BCP52 - цоколевка

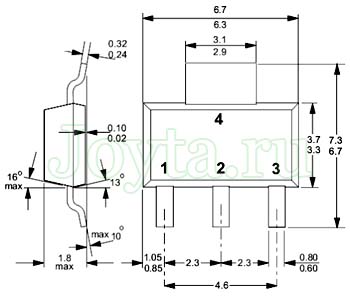

Габаритные и установочные размеры транзистора BCP52

Транзистор BCP52 - размеры

Аналог транзистора BCP52

Вы можете заменить BCP52 на: BCP53, BDP952, BDP954, BDP956.

Комплементарной парой BCP52 является транзистор BCP55.

Datasheet BCP52
