Транзистор BC516: параметры, цоколевка, аналог, datasheet

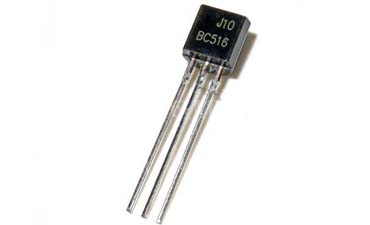

BC516 — биполярный, кремниевый, составной транзистор (пара Дарлингтона) малой мощности. Применяется в схемах коммутации, усилителях.

Характеристики транзистора BC516

• Структура : PNP
• Напряжение коллектор-эмиттер U_кэо (max) : 30 В
• Напряжение коллектор-база U_кбо (max) : 40 В
• Напряжение эмиттер-база U_эбо (max) : 10 В
• Допустимый ток коллектора I_к (max) : 1.00 А
• Коэффициент усиления транзистора по току hf_э : 30000
• Граничная частота коэффициента передачи тока f_гр : 200.0 МГц
• Рассеиваемая мощность коллектора P_к (max) : 0.63 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : TO-92

Цоколевка транзистора BC516

ВС516 выпускается в пластиковом корпусе ТО-92. Если смотреть на плоскую сторону с выводами, направленными вниз, слева направо —  коллектор, база, эмиттер.

Габаритные и установочные размеры транзистора BC516

Аналог транзистора BC516

На данный момент не известен аналог BC516.

Комплементарной парой BC516 является транзистор BC517.

Datasheet BC516
