Модуль на основе датчика Холла

Датчики Холла применяются в основном там, где другие способы измерения являются ненадежными. В этом возникает необходимость при эксплуатации датчиков в загрязненных условиях, при которых использование оптических или механических контактных датчиков невозможно.

Датчик Холла очень быстрый и надежный датчик — его можно переключать сотни раз в секунду, и из-за бесконтактного метода измерения его срок службы достаточно большой.

Датчики Холла используются для измерения скорости вращения двигателей, колес, в двигателях для контроля положения коленчатого вала, для определения положения поршней в цилиндрах двигателя внутреннего загорания, а также для определения положения педалей манипуляторов, линейных приводов станков с ЧПУ, 3D-принтеров и т.д.

В робототехнике датчики Холла используются в виде интегральных модулей. Они используются для непосредственного определения присутствия магнитных объектов или для измерения расстояния до них.

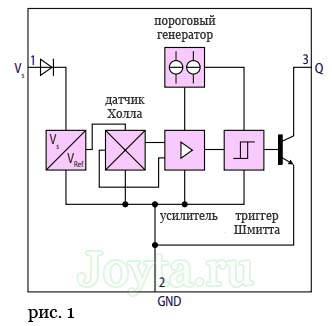

Для лучшего понимания конструкции и работы датчика Холла стоит проанализировать блок-схему, показанную на рисунке 1. В состав схемы входят датчик Холла, дифференциальный усилитель и триггер Шмитта.

датчик Холла - блок схема

Встроенный стабилизатор напряжения обеспечивает питание отдельных функциональных блоков. Магнитное поле, перпендикулярное поверхности интегральной схемы, индуцирует напряжение в датчике Холла. Это напряжение усиливается и поступает на триггер Шмитта, активируя выход с открытым коллектором.

Модуль на основе датчика Холла - принцип действия

Принципиальная схема модуля магнитного концевого выключателя показана на рисунке 2. Основным элементом является униполярный цифровой датчик Холла US1 (TLE4905L, SS443A).

Сигнал от датчика проходит через транзисторы VT1 и VT2 и поступает на выходы X1 и X2, на которых доступны логические уровни «0» и «1». Эти сигналы можно использовать в различных системах управления, например, совместно с Arduino.

Модуль на основе датчика Холла. Схема

К этим выходам можно подключить электромагнитное реле или иную нагрузку с максимальным током не более 100 мА. Светодиод HL1 является индикатором наличия магнитного поля в зоне действия датчика.

Модуль на основе датчика Холла - фото

Вся схема собрана на двухсторонней печатной плате с размерами 35мм х 30мм. Рисунок печатной платы показан на следующем рисунке.

Модуль датчика холла - плата

Скачать рисунок печатной платы (10,3 KiB, скачано: 1 043)
