Транзистор 2SD667: параметры, цоколевка, аналог, datasheet

2SD667 — биполярный, кремниевый, маломощный транзистор общего назначения.

Характеристики транзистора 2SD667

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 80 В
  • Напряжение коллектор-база Uкбо (max) : 120 В
  • Напряжение эмиттер-база Uэбо (max) : 5 В
  • Допустимый ток коллектора Iк (max) : 1.00 А
  • Коэффициент усиления транзистора по току hfэ : от 60 до 320
  • Граничная частота коэффициента передачи тока fгр : 140.0 МГц
  • Рассеиваемая мощность коллектора Pк (max) : 0.90 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : TO-92MOD

Транзистор 2SD667 может иметь коэффициент усиления по току от 60 до 320:

  • 2SD667B от 60 до 120
  • 2SD667C от 100 до 200
  • 2SD667D от 160 до 320

Маркировка2SD667

Иногда на корпусе отсутствует приставка «2S», поэтому транзистор 2SD667 может иметь маркировку «D667».

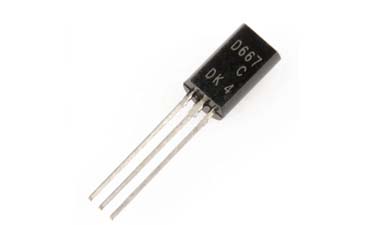

Транзистор 2SD667 - фото

Цоколевка транзистора

Транзистор 2SD667 - цоколевка

Габаритные и установочные размеры транзистора 2SD667

Транзистор 2SD667 - размеры

Аналог транзистора 2SD667

Вы можете заменить 2SD667 на: 2SC2383, 2SC3228, KSC2383, KTC3228.

Комплементарной парой 2SD667 является транзистор 2SB647.

Datasheet 2SD667
