Микросхема NE5532. Характеристики, схема включения, datasheet

Микросхема NE5532 широко используется в разнообразной аудио аппаратуре, и заслужила популярность в радиолюбительской практике. Микросхема NE5532 является сдвоенным малошумящим операционным усилителем с низким рабочим током 8мА, работающим от двухполярного источника питания с напряжением ±5В … ±15В.

фото NE5532

Функциональная блок-схема NE5532

Функциональная блок-схема Ne5532

Как видно из блок-схемы, микросхема NE5532  наделена защитой выхода от короткого замыкания, а так же диодной защитой входа усилителя.

Краткие технические характеристики NE5532:

Характеристики NE5532

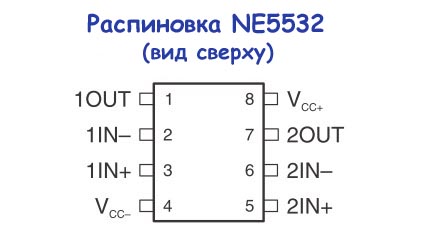

Распиновка NE5532

Ниже представлена распиновка микросхемы NE5532:

распиновка NE5532

Аналог NE5532

К аналогам можно отнести следующие микросхемы:

  • LM833
  • OP275
  • RC4558
  • TDA1034

Пример использования NE5532

Широкий диапазон питающего напряжения NE5532 , низкий уровень искажений, низкий уровень собственных шумов, повышенная скорость нарастания выходного напряжения, позволяют собрать на основе этой микросхемы разнообразные радиолюбительские устройства.

Микрофонный предусилитель.

Микрофонный предусилитель, описанный здесь предназначен для подключения небольшого электретного микрофона. Схема данного предварительного усилителя очень проста и основана на доступных компонентах.

mikrosxema-ne5532-xarakteristiki-sxema-vklyucheniya-datasheet-4

Операционный усилитель NE5532 обеспечивает усиление около 30 дБ. Это усиление зависит от величины резисторов R3 и R4. Если вы хотите  иметь возможность изменять коэффициент усиления, просто замените резистор R4 потенциометром на 470K с последовательно соединенным сопротивлением на 10К. Общий коэффициент усиления таким образом, может изменяться от 10 до 45 дБ.

Datasheet NE5532 (191,1 KiB, скачано: 6 341)








10 комментариев

  1. Как-то такую в smd исполнении статикой пробило, один из входов замолчал, и очень хорошо подошли TL072, я не заметил существенных отличай в звуке

    Ответить
    • Да уж, в смд исполнении они дохнут как мухи.А вот сравнивать разницу звука на слух я считаю дурацкая затея )

      Ответить
      • Плохая затея слушать музыку приборами, а не ушами.

      • У каждого свой любимый звук и АЧХ, если ты аудиофил, то логично, что тебе нужна ровная ачх и приборы. Но ты звук должен настроить под свой слух, а не по прибору.

  2. Cобрал данную схему для подключения микрофона к камере видеонаблюдения. Покупной ловит все шумы (работа кондера, шум холодильников звон монет, бутылок), а голос продавцов не слышно, завтра попробую если все норм будет сделаю печатную плату и дополню комент

    Ответить
  3. так и не дополнил, забыл наверное…

    Ответить
  4. Или не всё норм было…))

    Ответить
    • Дополню я)
      собрал по этому видео https://youtu.be/h4bBzxuWHDI
      Заработало без шаманства, как часы. Из минусов надо батарейки не забывать отключать от схемы, а то за 1 ночь сажает только так…
      Важно замечание к NE5532, оно не выдаёт при однополярном питании 0 вольт, а только 0.7 Вольт, когда как привычные мне ранее LM358 могли тянуть до самого нуля

      Ответить
  5. Cпасибо, а то я не могу понять, почему не работает компаратор на 5532, действительно на выходе где-то 0.7в, в 741 то же самое, а вот на 358 компаратор работает хорошо, там «0» держит. Питание однополярное.

    Ответить
    • У 358 вход другой. Она работает вблизи нуля. Этот опер такого не умеет.

      Ответить
