Транзистор 2SD2061: параметры, цоколевка, аналог, datasheet

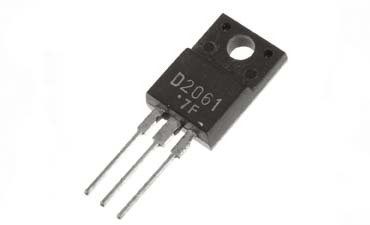

2SD2061 — биполярный, кремниевый транзистор средней мощности. Применяется в каскадах усилителей звуковых частот.

Характеристики транзистора 2SD2061

• Структура : NPN
• Напряжение коллектор-эмиттер U_кэо (max) : 60 В
• Напряжение коллектор-база U_кбо (max) : 80 В
• Напряжение эмиттер-база U_эбо (max) : 5 В
• Допустимый ток коллектора I_к (max) : 3.00 А
• Коэффициент усиления транзистора по току hf_э : от 100 до 320
• Граничная частота коэффициента передачи тока f_гр : 70.0 МГц
• Рассеиваемая мощность коллектора P_к (max) : 30.00 Вт
• Диапазон рабочих температур T_max : от -55 до +150 ˚C
• Корпус : TO-220F

Транзистор 2SD2061 может иметь коэффициент усиления по току от 100 до 320:

• 2SD2061E от 100 до 200
• 2SD2061F от 160 до 320

Маркировка 2SD2061

Иногда префикс «2S» не указывается на упаковке — 2SD2061 может быть отмечен как «D2061«.

Цоколевка транзистора 2SD2061

Габаритные и установочные размеры транзистора 2SD2061

Аналог транзистора 2SD2061

Вы можете заменить 2SD2061 на: 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC3179, 2SC3851, 2SC4007, 2SC4008, 2SC4550, 2SC4551, 2SC4552, 2SD1134, 2SD1266, 2SD1274, 2SD1761, 2SD2012, 2SD2394, 2SD313, 2SD613, 2SD823, BD203, BD303, BD535, BD537, BD797, BD799, BD801, BD807, BD809, BD949, BD951, BD953, BD955, BDT81, BDT83, BDT85, BDT87, BDX77, D44H11, D44H8, KSD2012, MJE15028, TIP41D, TIP42D.

SMD версия 2SD2061: NZT560 (SOT-223).

Datasheet 2SD2061
