Транзистор 2SD1878: параметры, цоколевка, аналог, datasheet

2SD1878 — биполярный, кремниевый транзистор большой мощности. Используется в схемах горизонтального отклонения луча в телевизорах.

Характеристики транзистора 2SD1878

  • Структура : NPN
  • Напряжение коллектор-эмиттер Uкэо (max) : 800 В
  • Напряжение коллектор-база Uкбо (max) : 1500 В
  • Напряжение эмиттер-база Uэбо (max) : 6 В
  • Допустимый ток коллектора Iк (max) : 5.00 А
  • Коэффициент усиления транзистора по току hfэ : от 5 до 10
  • Рассеиваемая мощность коллектора Pк (max) : 60.00 Вт
  • Диапазон рабочих температур Tmax : от -55 до +150 ˚C
  • Корпус : TO-3PF

Маркировка 2SD1878

Иногда на корпусе отсутствует приставка «2S», поэтому транзистор 2SD1878 может иметь маркировку «D1878«.

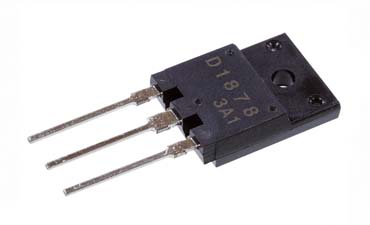

Транзистор 2SD1878 - фото

Цоколевка транзистора 2SD1878

Транзистор 2SD1878 - цоколевка

Габаритные и установочные размеры транзистора 2SD1878

Транзистор 2SD1878 - размеры

Аналог транзистора 2SD1878

Вы можете заменить 2SD1878 на: 2SC5270, 2SC5270A.

Datasheet 2SD1878
