Стабилизатор анодного напряжения. Схема и описание

Собирая устройства на лампах, мы регулярно сталкиваемся со значительной разницей между выходным напряжением анодного блока питания и фактическими требованиями схемы. Устранение разброса с помощью последовательно подключенного резистора имеет ряд недостатков, в том числе проседание напряжения от нагрузки.

Приведенная в данной статье схема в состоянии обеспечить требуемое напряжение с отклонением 4-5% с пониженной пульсацией. Ниже показана схема стабилизатора анодного напряжения.

Стабилизатор анодного напряжения. Схема
Диод VD1 на входе защищает схему от переполюсовки. Стабилитроны VD2, VD3 и резистор R1 создают опорное напряжение. Соответственно, подбирая эти элементы, мы устанавливаем необходимое нам выходное напряжение.

Опорное напряжение поступает на затвор транзисторов VT1 и VT2. Использование MOSFET-транзисторов вместо биполярных транзисторов продиктовано отсутствием в них явления вторичного пробоя, который ограничивает протекание тока при высоких напряжениях. Использование двух транзисторов способствует лучшему отводу тепла от них.

Резистор R2 и конденсатор C2 предотвращают возникновение паразитных колебаний. Резисторы R3 и R4 предназначены для устранения различий в характеристиках транзисторов VT1 и VT2. Резисторы R5 и R6 и транзистор VT3 ограничивают выходной ток до заданного значения.

Если падение напряжения на R6 достаточно большое, открывается транзистор VT3, в результате чего исток транзисторов VT1 и VT2 замыкаются с их затворами. Это уменьшает выходное напряжение и сохраняет ток нагрузки. Резистор R5 защищает базу транзистора VT3 от повреждения высоким током. Конденсаторы C1 и C3 предназначены для устранения импульсных помех, которые в ламповых схемах крайне нежелательны.

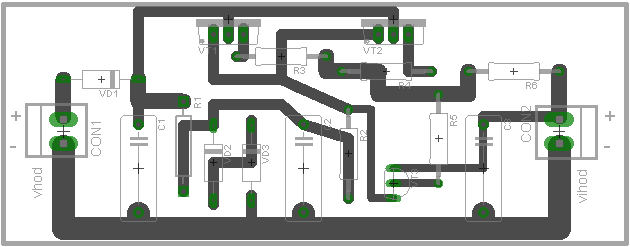

Стабилизатор анодного напряжения собран на односторонней печатной плате размером 105 мм на 40мм. Печатную плату для программы Eagle можно скачать в конце стати.

stabilizator-anodnogo-napryazheniya-sxema-i-opisanie-3

Если стабилизатор предназначен для небольшой нагрузки (до 20 Вт), то можно отказаться от подключения транзистора VТ2 и резистора R4. Перед установкой резисторов R1 и R6 следует рассчитать их сопротивление из закона Ома:

stabilizator-anodnogo-napryazheniya-sxema-i-opisanie-1

где:

  • Uвх – входное напряжение стабилизатора, (В)
  • Uz – сумма напряжений стабилитронов D1 и D2, (В)
  • Imax — максимальный выходной ток, (А)

Для правильной работы стабилитронов необходим ток, по крайней мере, в 5 мА . Возможное максимальное выходное напряжение ограничивается напряжением сток-исток транзисторов VT1 и VT2, рабочим напряжением конденсаторов C1…C3 и прочность разъемов CON1 и CON2.

Его значение определяется путем суммирования напряжений стабилитронов VD2 и VD3, и не рекомендуется поднимать более 300 вольт, поскольку это вполне достаточно для предусилителя и других маломощных схем. Стабилитроны следует устанавливать немного над платой из-за выделяемого тепла. Желательно подобрать стабилитроны с максимально большой мощностью, чтобы можно было избежать перегрева.

Для выходного тока, превышающего 150 мА, резисторы R3, R4 и R6 должны быть повышенной мощности. Полученные в реальности значения выходного напряжения и максимального тока могут отличаться от расчетного из-за допусков параметров отдельных элементов.

Данная схема рассчитана для питания напряжением около 260 В, с выходным напряжением около 220 В (последовательно соединенные стабилитроны на 200 В + 24 В) и максимальным выходным током около 70 мА.

Транзисторы VT1 и VT2 должны быть одинаковые. Их тип может быть любым, однако, они должны отвечать минимальным требованиям в отношении параметров: MOSFET-транзистор с каналом типа N и максимальное напряжение сток-исток не менее 500 В. Этим требованиям удовлетворяет, например, транзистор IRF820.

Скачать рисунок печатной платы (3,6 Kb, скачано: 166)
