Транзистор IRF740. Характеристики, аналог, datasheet.

Транзистор IRF740 – MOSFET транзистор 3 поколения, гарантирует быструю скорость переключения, имеет хорошую стабильность, во включенном состоянии обладает малым сопротивлением и наилучшим соотношение эффективность – цена.

Изначально разработчиком и производителем транзистора IRF740 была компания International Rectifier, впоследствии передав право на производство VISHAY. Так же выпуском этого транзистора занимаются такие компании как: ST, Fairchild, Infineon.

IRF740 широко используется в роли элемента усиления в модулях и блоках электронной аппаратуры, а также в ключевых схемах.

Транзистор IRF740 - фото



Характеристики IRF740

  • Структура: n-канал
  • Max ток сток-исток при температуре 100°С : 6,3 А
  • Max ток сток-исток при температуре 25°С : 10 А
  • Max напряжение затвор-исток: 20 В
  • Max напряжение сток-исток: 400 В
  • Max импульсный ток сток-исток при температуре 25°: 40 А
  • Max мощность рассеивания: 125 Вт
  • Емкость входа:1259 пФ
  • Пороговое напряжение на затворе: 2 .. 4 В
  • Сопротивление открытого канала: 0,55 Ом
  • Рабочий диапазон температур: — 55 .. + 150 °C;
  • Корпус: TO-220ab

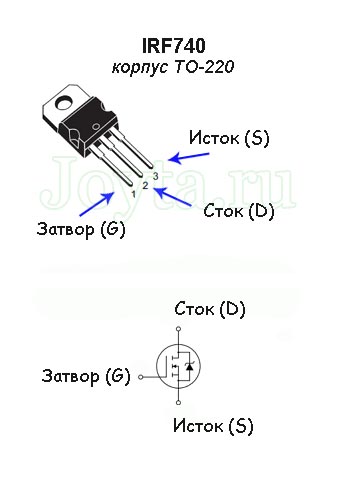

Цоколевка IRF740

Ниже приведена цоколевка транзистора URF740:

Цоколевка IRF740

Следует отметить что вывод «Сток (D) » соединен с корпусом транзистора.

Аналог транзистора IRF740

Его зарубежными аналогами являются: BUZ90, IRF340, BUZ61, 2SK1378, STP11NK40Z, D84EQ2, HAT2025R.

Транзистор IRF740 можно заменить на отечественные: КП740, КП340, КП776А.

Cкачать datasheet IRF740 (1,4 Mb, скачано: 67)
