Драйверы L293D, L298, TB6612 – H-мост управления двигателем

Практически в каждом устройстве, которое можно назвать роботом применяются различные типы двигателей и, как правило, большинство из них являются двигателями постоянного тока. Важно особенностью, из-за которой используются двигатели постоянного тока, является возможность осуществления вращения в противоположные стороны. Для осуществления этого используют H-мост.

drajvery-l293d-l298-tb6612-h-most-upravleniya-dvigatelem-1
В двигателях постоянного тока, чтобы изменить направление вращения достаточно поменять полярность питания, то есть, проще говоря, поменять плюс с минусом. Из-за этого ток начинает течь в обратном направлении, что приводит к изменению магнитного потока внутри двигателя, в результате чего вал двигателя вращается в обратную сторону. Анимация ниже показывает, по какому принципу работает H-мост:

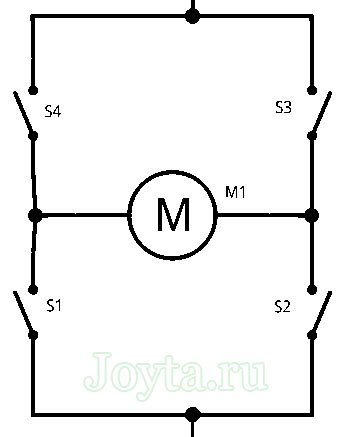

drajvery-l293d-l298-tb6612-h-most-upravleniya-dvigatelem-2H-мост управления двигателем

Легко заметить, что изменение направления тока приводит к изменению направления вращения двигателя. Вместо этих переключателей можно собрать H-мост на транзисторах и управлять ими с помощью микроконтроллера.

H-мост на транзисторах

Как правило, для двигателей большой мощности H-мост строится на MOSFET транзисторах. Когда-то такие H-мосты были очень популярны по экономическим соображениям, поскольку транзисторы дешевле, чем микросхема. Их часто можно встретить в бюджетных игрушечных автомобилях с дистанционным управлением.

Однако на рынке уже не один год существуют специализированные микросхемы H-мостов. Они со временем становятся все дешевле и имеют больше возможностей и безопасности. Одной из таких простых микросхем является L293D.

фото L293D

Это простой драйвер электродвигателя, содержащий в себе два H-моста, имеет возможность управления двигателем путем ШИМ.

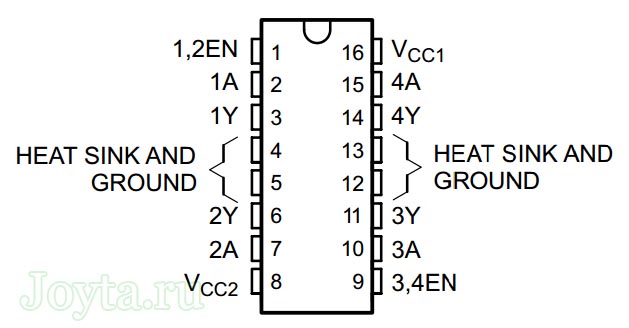

распиновка L293D

Назначения выводов драйвера L293D:

  • 1,2 EN, 3,4 EN – служат для управления сигналом ШИМ.
  • 1А, 2А, 3А, 4А – вход управления направлением вращения электродвигателя.
  • 1Y, 2Y, 3Y, 4Y – выходы питающие двигатель.
  • Vcc1 – вывод питания логики контроллера +5В
  • Vcc2 – вывод для питания двигателей от +4.5В до +36В.

То как происходит управление L293D показано в таблице ниже:

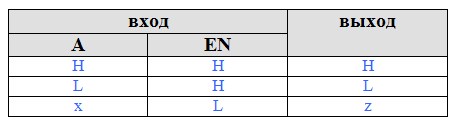

drajvery-l293d-l298-tb6612-h-most-upravleniya-dvigatelem-6

Когда на входе А и EN присутствует высокий уровень, то на выходе с тем же номером так же будет высокий уровень. Когда на входе A будет низкий и на EN высокий уровень, то на выходе мы получим низкое состояние. Подавая сигнал низкого уровня на EN, на выходе будет состояние высокого импеданса, в не зависимости от того какой сигнал будет на входе А.

Таким образом, мы можем контролировать направление движения тока, в результате чего у нас есть возможность изменять направление вращения электродвигателя.

Технические характеристики L293D:

  • Напряжение питания : +5В.
  • Напряжение питания двигателей: от +4.5 в до +36В.
  • Выходной ток: 600мА.
  • Максимальный выходной ток (в импульсе) 1,2А.
  • Рабочая температура от 0°C до 70°C.

Другой популярной микросхемой является L298. Она значительно мощнее, чем описанная ранее L293D. Микросхема L298 так же имеет в своем составе два H-моста и также поддерживает ШИМ.

L298 фото

Назначение выводов L298 очень похоже на L293D. Здесь так же есть два входа управления, входы EN и выходы на двигатель. Vss — это питание микросхемы, а Vs — это питание для двигателей.

распиновка L298
Есть так же и различие, а именно выводы CURRENT SENSING, которые служат для измерения тока потребления двигателей. Эти выводы следует подключить к массе питания через небольшой резистор, примерно 0,5 Ом.
Ниже приведена схема подключения L298:

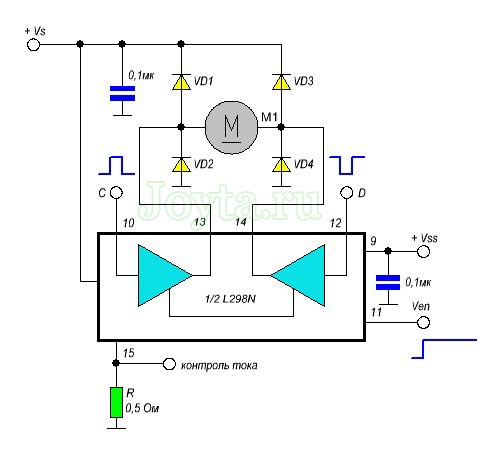

схема L298

В данной схеме стоит обратить внимание на внешние диоды, подключенные к выводам электродвигателя. Они служат для отвода индукционных всплесков в двигателе, которые возникают во время торможения и изменения направления вращения. Их отсутствие может привести к повреждению микросхемы. В драйвере L293D эти диоды уже имеются внутри самой микросхемы.

Технические характеристики L298:

  • Напряжение питания :+5В.
  • Напряжение питания двигателей: до +46В.
  • Максимальный ток, потребляемый двигателями: 4A.

Следующая микросхема H-моста – эта TB6612, новый драйвер с очень хорошими характеристиками, набирающий все большую популярность.

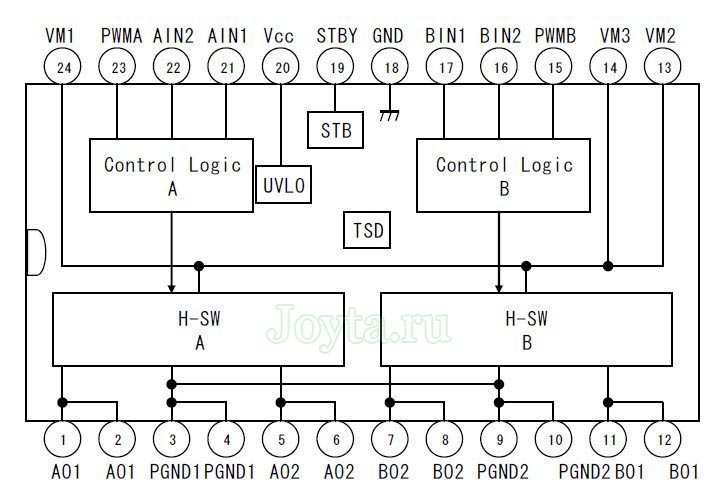

TB6612 блок схема

Вы можете заметить, что все эти драйверы электродвигателей одинаковы в управлении, но в TB6612 выходы спарены, из-за большой мощности.
Максимальное напряжение питания TB6612 составляет 15В, а максимальный ток 1,2 А. При этом максимальный импульсный ток составляет 3,2A.
