Транзистор КТ3102. Параметры, цоколевка, аналог

Транзистор КТ3102 – биполярный, кремневый эпитаксиально-планарный, имеющий структуру n-p-n. Данный тип транзистора применяется в электронных схемах усилителей низкой частоты (УНЧ), в дифференциальных и операционных усилителях. Транзистор КТ3102 выпускается в пластмассовом либо в металлическом корпусе и имеет гибкие выводы.

Параметры  транзистора КТ3102

Наимен. Uкбо(и),В Uкэо(и), В Iкmax(и), мА Pкmax(т), Вт h21э Iкбо, мкА fгр., МГц Кш, Дб
КТ3102А 50 50 100(200) 0,25 100-200 0,05 >150 10
КТ3102Б 50 50 100(200) 0,25 200-500 0,05 >150 10
КТ3102В 30 30 100(200) 0,25 200-500 0,015 >150 10
КТ3102Г 20 20 100(200) 0,25 400-1000 0,015 >150 10
КТ3102Д 30 30 100(200) 0,25 200-500 0,015 >150 4
КТ3102Е 20 20 100(200) 0,25 400-1000 0,015 >150 4
КТ3102Ж 20 20 100(200) 0,25 100-250 0,05 >150
  • Uкбо — max разрешенное напряжение коллектор-база
  • Uкбо(и) — max разрешенное напряжение (импульсное) коллектор-база
  • Uкэо — max разрешенное напряжение коллектор-эмиттер
  • Uкэо(и) — max разрешенное напряжение (импульсное) коллектор-эмиттер
  • Iкmax — max разрешенный ток коллектора
  • Iкmax(и) — max разрешенный ток (импульсный) коллектора
  • Pкmax — max разрешенная стабильная рассеиваемая мощность коллектора без радиатора
  • Pкmax т — max разрешенная стабильная рассеиваемая мощность коллектора с радиатором
  • h21э — статический коэффициент передачи тока транзистора КТ815 в схеме с ОЭ (общий эмиттер)
  • Iкбо — обратный ток коллектора
  • fгр — граничная частота h21э в схеме с общим эмиттером
  • Uкэн — напряжение насыщения коллектор-эмиттер

Габаритные и установочные размеры транзистора КТ3102

размеры транзистора КТ3102

Производить пайку контактов транзистора следует не ближе 5 мм от корпуса. Температура пайки не более 250 гр. при погружении выводов в припой на период не более 2 сек.

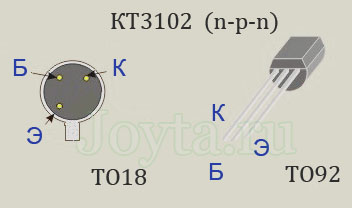

Цоколевка КТ3102

 кт3102 цоколевка

Цветовая маркировка транзистора КТ3102

 Цветовая маркировка транзистора КТ3102

Аналоги транзистора КТ3102

Транзистор КТ3102 возможно заменить на отечественный аналог: КТ611, КТ660, либо на его зарубежный аналог: BC547, BC548
