LP2951 и LP2950 – микромощные стабилизаторы напряжения. Описание

LP2951 и LP2950 являются микромощными регуляторами напряжения с очень малым напряжением падения (40 мВ на малых нагрузках и 380мВ при 100 мА), и очень низким током покоя (около 75мкA). Они могут охватить широкий диапазон входного напряжения вплоть до 30 В.

Ток потребления LP2950 и LP2951 возрастает не слишком сильно при значительном падении напряжения, тем самым продлевая срок службы батареи. Эта особенность, делает стабилизаторы LP2950 и LP2951 идеальным решением для использования в устройствах с аккумуляторным питанием.

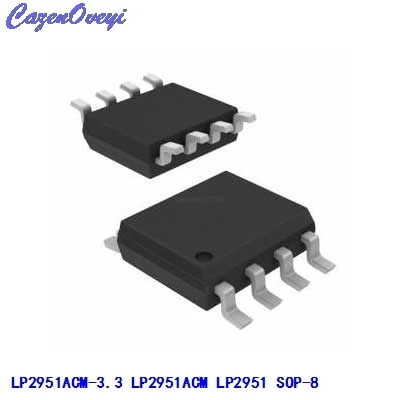

фото LP2951

Ключевая особенность LP2951 и LP2950

  • Высокая точность – 5В со стабильным выходным током100 мА
  • Чрезвычайно низкий ток покоя
  • Низкое падение напряжения
  • Очень низкий температурный коэффициент
  • Использование в качестве регулятора или опорного напряжения
  • Для стабильности необходим только 1 мкФ
  • Ограничение по току и температуре
  • Только для LP2951:
  • Флаг ошибки при значительном падении напряжения
  • Логика управления электронного отключения
  • Программируемый выход от 1,24 до 29 вольт

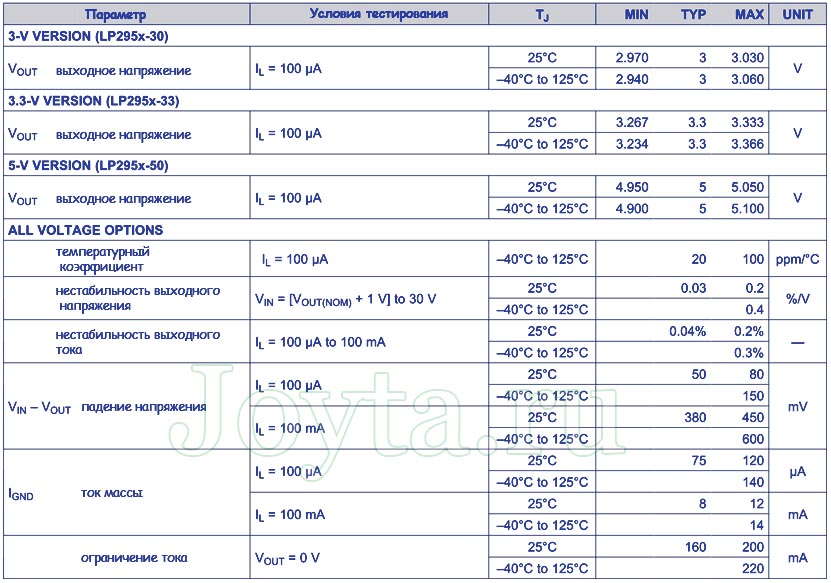

 Основные технические характеристики LP2951 и LP2950

 характеристики LP2951 и LP2950

LP2950, выпускаемый в 3-выводном корпусе типа TO-92 и TO-252, обеспечивает фиксированное выходное напряжение 5В, 3,3В и 3В в зависимости от версии.

LP2951 выпускается в 8-контактном DIP и SOIC корпусе, способен выводить фиксированное или регулируемое выходное напряжение.

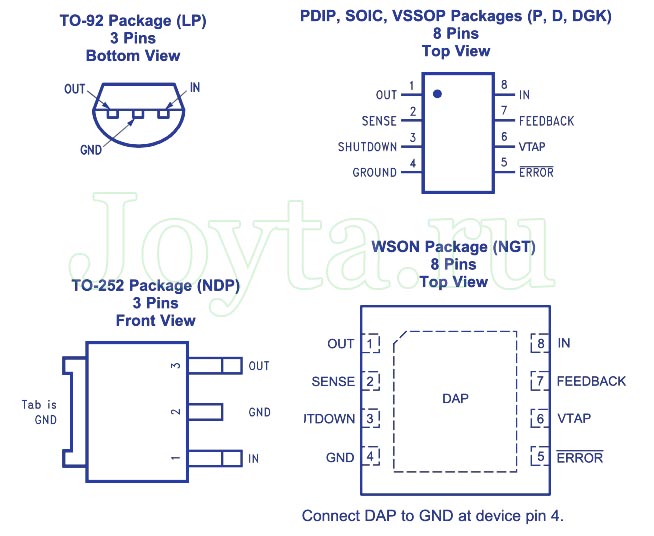

тип корпуса LP2951 и LP2950

Типовое включение LP2951 и LP2950

Соединяя выход 1 (OUT) с выводом 7 обратной связи по напряжению (FEEDBACK) и с выводом 6 внутреннего делителя (VTAP) можно на выводе 2 (SENSE) получить фиксированное напряжение 5В, 3,3В или 3В (в зависимости от версии).lp2951-i-lp2950-mikromoshhnye-5

В качестве альтернативы, оставляя выводы 2 (SENSE) и 6 (VTAP) свободными, а выводы 1 (OUT) и 7 (FEEDBACK) соединив с внешним делителем напряжения можно получить любое значение выходного напряжения от 1,235 до 30 вольт.

lp2951-i-lp2950-mikromoshhnye-4

Восьми контактный стабилизатор LP2951 наделен дополнительными функциональными возможностями, что делает ее особенно подходящим для приложений с батарейным питанием. Например, функция логического выключения, позволяет регулятору переходить в режим ожидания с целью экономии электроэнергии.

Кроме того, есть встроенный супервизор сброса, который определяет ошибку при снижении выходного напряжения на 6% от номинального значения по каким-либо причинам, например, в связи с падением входного напряжения, ограничение тока или отключение при перегреве.

Скачать datasheet LP2951 и LP2950 (unknown, скачано: 113)
