Светодиоды — основная информация

Светодиод или LED (от англ.  Light Emitting Diode), также известный как светоизлучающий диоды — это полупроводниковый двухвыводной  электронный компонент.

На схемах светодиод обозначается следующим символом:

светодиод обозначение на схеме

Размером светодиода, как правило, является его диаметр, измеряемый в миллиметрах. Наиболее ходовыми являются  5мм светодиоды.

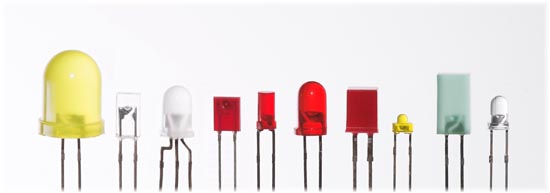

Форма светодиода может быть самой разнообразной, как показано на рисунке ниже, но наиболее распространенным является цилиндрическая форма.

форма светодиодов

Мощные LED представляют собой отдельный класс светодиодов, характеризующиеся высокой интенсивностью света. Из-за значительно более высокой мощности (по сравнению с обычными светодиодами) им требуется охлаждение в виде радиатора. Мощные светодиоды используются  в автомобилях, для освещения зданий, улиц …

мощный светодиод

Прозрачность корпуса светодиода

Существует  3 вида прозрачности:

  • прозрачный (светит прямо, менее заметен свет со стороны);
  • матовый (диффузный) белый (слабо светит прямо, четко видно со стороны);
  • матовый (диффузный) в цвет светодиода (легко определить цвет светодиода, даже когда не горит).

Цвет светодиода

Самые распространенные цвета (и самые дешевые) красный, оранжевый, желтый, желто-зеленый. В техническом описании светодиода вместо цвета может быть указана  длина волны излучаемого света:

  • инфракрасный — более чем 700 нм
  • красный — от 630 нм до 700 нм
  • оранжевый — от 590 нм до 630 нм
  • желтый — от 570 нм до 590 нм
  • зеленый — от 500 нм до 570 нм
  • синий — от 450 нм до 500 нм в
  • фиолетовый — от 390 нм до 450 нм
  • ультрафиолетовый — меньше, чем 390 нм

Светодиод может быть одноцветным (светится только одним определенным цветом), двухцветным (светится либо цветом х, либо цветом у), трехцветным (светится либо цветом х, либо цветом у, или же смесью x и y) или разноцветный RGB (может светиться любым цветом).

Яркость светодиода

Яркость выражается в мКд (милликанделл) или Кд (кандел) и определяет, с какой силой горит светодиод в заданном направлении. Общее количество излучаемого света определяется в лм (люменах).

Напряжение и ток светодиода

Прямое напряжение светодиодов в зависимости от цвета и типа, составляет от 1,6В до 4В. С увеличением напряжения возрастает ток, протекающий через светодиод. При превышении предельного значения тока светодиод может выйти из строя.
