Драйвер светодиода на mc34063. Схема и описание

Данный драйвер светодиода на mc34063 предназначен для подключения от трех до девяти сверх ярких светодиодов. Схема собрана на основе DC — DC микросхемы преобразователя MC34063. Ток, протекающий через светодиоды можно установить в пределах 100…750 мА.

Нужно иметь в виду, что напряжение питания светодиодного фонаря не должно превышать напряжение питания используемых светодиодов. Обычно для этого используют специальный драйвер для светодиодов. Для достижения высокого КПД и уменьшения рассеиваемой мощности, в схеме фонаря применен силовой ключ — n-канальный MOSFET транзистор, имеющий низкое сопротивление в открытом режиме.

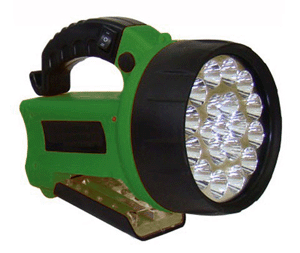

светодиодный фонарь фото

Описание работы преобразователя для питания светодиодов

Чтобы обеспечить правильную форму сигнала для управления силовым транзистором, в схему включены элементы его управления: транзистор VT1, сопротивление R1 и диод VD1.

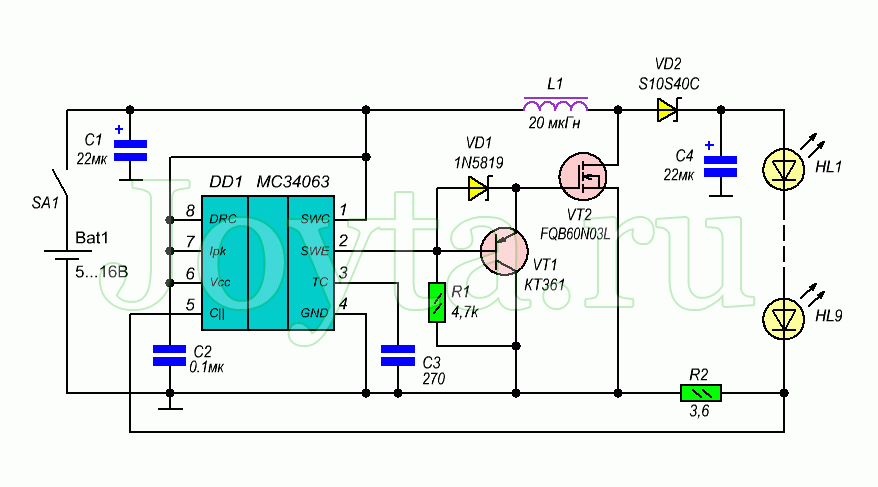

DC-DC преобразователь светодиодного фонаря

В момент возникновения управляющего сигнала VT1 закрыт, а через диод VD1 происходит заряд затвора MOSFET транзистора. По завершению импульса, через открытый транзистор VT1 происходит разряд затвора VT2. Такой режим работы обеспечивает мгновенное открытие и закрытие VT2, и тем самым минимизируется выделение тепла на нем, способствуя повышению КПД преобразователя.

Необходимый ток, протекающий через светодиоды, можно получить путем подбора сопротивления резистора R2.

Формула расчета: R2 = 1,25В / I , где

  • 1,25В – падение напряжения на резисторе
  • I – необходимый ток
  • R2 – сопротивление в Ом

Если необходимо не просто запитать светодиод, но и регулировать яркость его свечения, то это можно сделать используя регулируемый стабилизатор напряжения LM2941. В статье диммер для светодиодной лампы подробно все описано.

Детали преобразователя светодиодного фонаря

Транзисторы VT1 — BC858, КТ361; VT2 — FQB60N03L, IPP10N03L, IPB10N03L. Индуктивность L1 на 20мкГн и ток 1…2А. Напряжение питания (min и max) выбрано в соответствии с параметрами VT2.Диод VD1 шотки 1N5819 или любой другой. Диод VD2 — S10S40C. DD11 — MC34063, AP34063, KS34063 и др. Если в схеме будут использованы диоды бывшие в употреблении, то  необходимо эти диоды проверить мультиметром.

редактор

3 комментария

  • 09.07.2016 в 18:43

    День добрый! Подскажите пожалуйста как мне поступить. Задумал осуществить светильник походный в виде факела из китайских светодиодов ( напряжение как и излучаемость скачет) во весь «черенок». Закупил 400 светодиодов… Изготовил «черенок» (цилиндр с 8 большими батарейками). Модно ли вашу схему разогнать до 8А под 12 В или будут другие более мудрые решения?

    Ответить
    • 18.09.2016 в 19:28

      так разгоняй на сколько необходимо. полевик подбираешь по даташиту и все

      Ответить
    • 15.10.2016 в 20:08

      Конечно есть более разумные решения! Терять на датчике тока целых 1,25В — это нонсенс. В вашем случае, 1,25В*8А=10Вт. Это 5 жирных МЛТ-2, греющихся до 100+ градусов. Некуда энергию девать? Более правильно будет установить масштабирующий усилитель сигнала шунта перед входом 5 34063, который понизит порог стабилизации на шунте до 50-60 мВ.

      Ответить
