Шим регулятор оборотов двигателя 12 вольт на таймере ne555

Схема регулятора основанного на широтно-импульсной модуляции или просто ШИМ, может быть использована для изменения оборотов двигателя постоянного тока на 12 вольт. Регулирование частоты вращения вала при помощи ШИМ дает большую производительность, чем при использовании простого изменения постоянного напряжения подаваемого на двигатель.

Шим регулятор оборотов двигателя

Двигатель подключен к  полевому транзистору VT1, который управляется ШИМ мультивибратором, построенным на популярном таймере NE555. Из-за применения таймера NE555 схема регулирования оборотов получилась достаточно простой.

Шим регулятор оборотов двигателя 12 вольт на таймере ne555

Как уже было сказано выше, шим регулятор оборотов двигателя выполнен с помощью простого генератора импульсов вырабатываемого нестабильным мультивибратором с частотой 50 Гц выполненного на таймере NE555. Сигналы с выхода мультивибратора обеспечивают смещение на затворе MOSFET  транзистора.



Длительность положительного импульса можно регулировать переменным резистором R2. Чем больше ширина положительного импульса поступающего на затвор MOSFET транзистора, тем больше мощность поступает на  двигатель постоянного тока. И наоборот чем уже ширина его, тем меньше мощности передается  и как следствие понижаются обороты двигателя. Данная схема может работать от источника питания в 12 вольт.

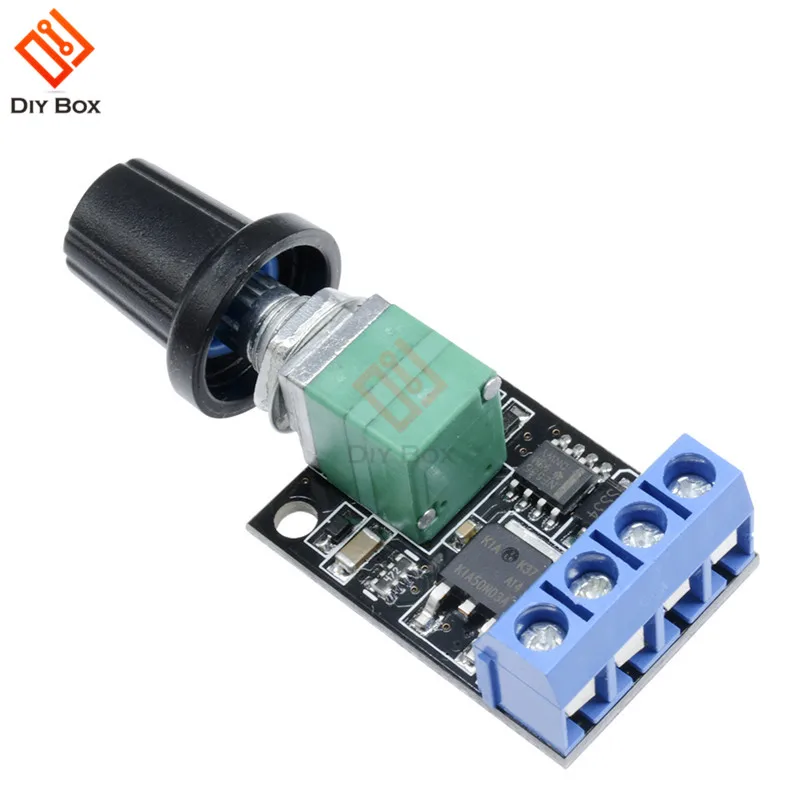

Регулятор скорости вращения двигателя
ШИМ: 0%-99%, напряжение: 5...16 В, ток: 10A....

Регулятор оборотов коллекторного двигателя
Мощность: 400 Вт, обороты: 90-1400 об/мин, 220В/50Гц...

Характеристики транзистора VT1 ( BUZ11):

  • Тип транзистора: MOSFET
  • Полярность: N
  • Максимальная рассеиваемая мощность (Вт): 75
  • Предельно допустимое напряжение сток-исток (В): 50
  • Предельно допустимое напряжение затвор-исток (В): 20
  • Максимально допустимый постоянный ток стока (А): 30
  • Сопротивление сток-исток открытого транзистора (мОм) : 40

Источник: www.schematiccircuit.com

12 комментариев

  • 01.02.2015 at 20:11

    Здравствуйте друзья. Прошу помочь со схемой. Мне понравился на ютубе (простой эл. привод медогонки)Сергей Мищенко -он так и называется. Все детали купил, а как собрать микросхему не знаю. В электрике немного разбираюсь,а в электронике дуб.

    Ответить
  • 25.08.2015 at 11:46

    Иваныч. Подруби эл. мотор к медогонке через диммер и будет тебе счастье.

    Ответить
  • 01.11.2017 at 16:26

    Схема работает абы как
    Выдает максимум на выходе 3,5 вольт от источника питания в 12 вольт

    Ответить
  • 25.01.2018 at 22:42

    Работает нормально.Стоит в блоке управления электродвигателем медогонки..

    Ответить
  • 14.07.2018 at 22:46

    Может кто-то уже посмотрит? Схема явно не совпадает с распространенной стандартной схемой. По моему ошибка в подключении диодов и потенциометра.

    Ответить
  • 25.10.2019 at 17:52

    Почему на всех схемах регуляторов в инете значения конденсаторов и резисторов отличаются???

    Ответить
    • 12.11.2019 at 12:24

      От номиналов R2 и С1 зависит частота генерируемых таймером колебаний. R2 может быть от 25 до 1000 кОм. От его номинала зависит диапазон регулировки выходного напряжения. R1, если не ошибаюсь, наименьшего сопротивления, которое в эту схему можно поставить. От R3 зависит величина входного тока затвора транзистора. Такие небольшие различия в схемах не должны быть для Вас препятствием в выборе, на какой остановиться. Поэкспериментируйте с разными номиналами деталей, их немного. И Вы найдете то, что Вам нужно…

      Ответить
  • 19.03.2020 at 17:26

    схема не рабочая. Спалил 555 й

    Ответить
    • 19.03.2020 at 20:29

      Набросал схему в Proteus, все работает. Скриншоты добавил в статью. Проверьте правильность монтажа, возможно есть ошибки…

      Ответить
      • 19.03.2020 at 22:14

        Может вылететь в двух случаях:
        1. Мотор мощный, импульсы по плюсовому проводу бьют микросхемку. Надо развязать (7809, например);
        2. Ёмкость затвора большая, надо увеличить резистор R3 до 100 Ом.

        Ответить
        • 21.03.2020 at 23:12

          даже 100 ом может быть маловато
          лучше 120-140 ом
          Тогда схема полностью рабочая
          можно смд полевик воткнуть (если нагрузка меньше 0.4 ампер)
          555 сгорел из-за неправильного подключения (перепутал ножки)

  • 15.04.2020 at 05:29

    Схема рабочая , только движок поёт на полностью убавленном реостате . увеличить R3 ?
