Преобразователь напряжения на MC34063

Для питания портативной электронной аппаратуры в домашних условиях зачастую используют сетевые источники питания. Но это не всегда бывает удобно, поскольку не всегда по месту использования имеется свободная электрическая розетка. А если необходимо иметь несколько различных источников питания?

Одно из верных решений это изготовить универсальный источник питания. А в качестве внешнего источника питания применить, в частности, USB-порт персонального компьютера. Не секрет, что в типовом USB-разъеме предусмотрено питание для внешних электронных устройств напряжением 5В и токе нагрузки не более 500 мА.

Но, к сожалению, для нормальной работы большинства переносной электронной аппаратуры необходимо 9 или 12В. Решить поставленную задачу поможет специализированная микросхема преобразователь напряжения на MC34063, которая значительно облегчит изготовление лабораторного блока питания с требуемыми параметрами.

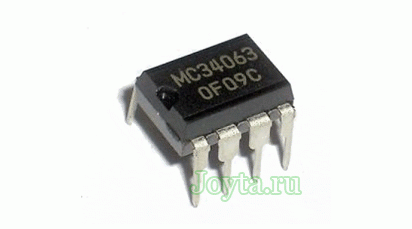

фото преобразователя MC34063

Структурная схема преобразователя mc34063:

блок схема

Предельные параметры работы MC34063

таблица значений mc34063

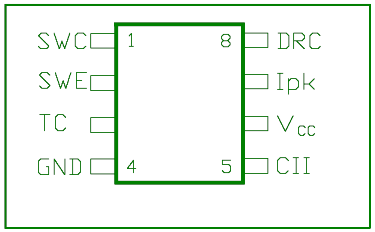

назначение и маркировка выводов MC34063



Описание схемы преобразователя

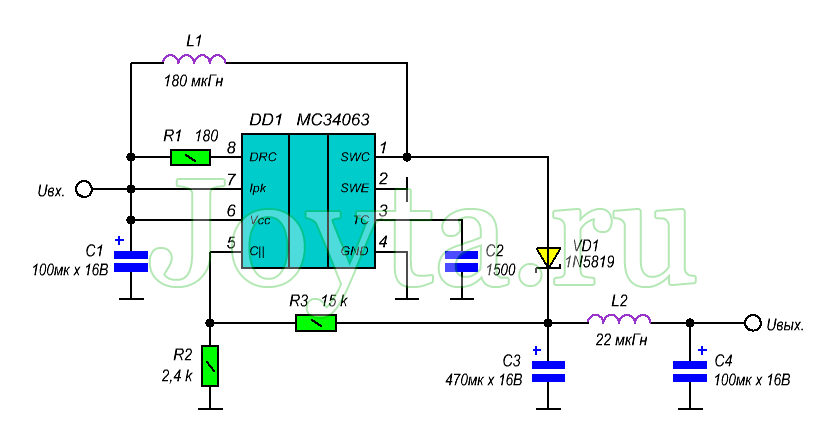

Ниже представлена принципиальная схема варианта источника питания, позволяющего получить 9В или 12В из 5В USB-порта компьютера.

Преобразователь напряжения на MC34063. Схема №1За основу схемы взята специализированная микросхема MC34063 (ее российский аналог К1156ЕУ5). Преобразователь напряжения   MC34063 представляет собой электронную схему управления DC / DC — преобразователем.

Она имеет температурно-компенсированный источник опорного напряжения (ИОН), генератор с изменяемым рабочим циклом, компаратор, схему ограничения по току, выходной каскад и сильноточный ключ. Эта микросхема специально изготовлена для использования в повышающих, понижающих и инвертирующих электронных преобразователях с наименьшим числом элементов.

Выходное напряжение, получаемое в результате работы, устанавливается двумя резисторами R2 и R3. Выбор номинала резисторов производится из расчета, что на входе компаратора (вывод 5) должно быть напряжение равное 1,25 В. Вычислить сопротивление резисторов для схемы  можно используя несложную формулу:

Uвых/(R2 + R3) = 1,25 х R3

Зная необходимое выходное напряжение и сопротивление резистора R3, можно довольно легко определить сопротивление резистора R2.

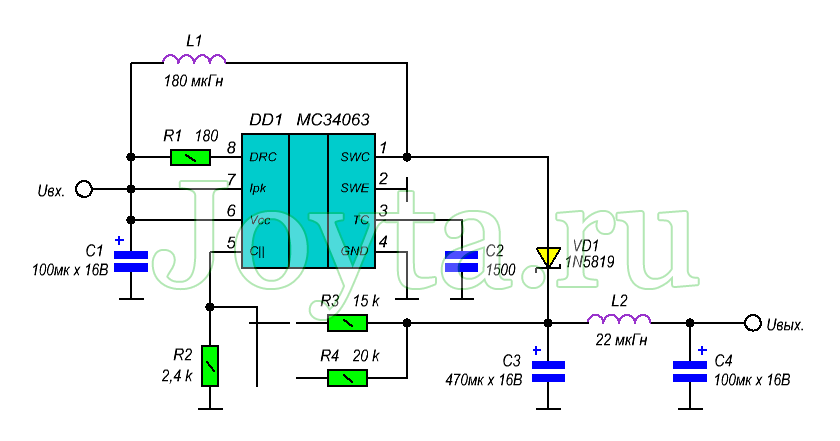

Так как выходное напряжение определяется резисторным делителем, можно значительно улучшить схему, включив в схему переключатель, позволяющий получать всевозможные значения по мере необходимости. Ниже приведен вариант преобразователя MC34063 на два выходных напряжения (9 и 12 В)Преобразователь напряжения на MC34063. Схема №2

Детали преобразователя MC34063

Резисторы, используемые  в преобразователе, — любые, мощностью от 0,125 Вт до 0,5 Вт, типа МЛТ или С2-29, неполярные конденсаторы — типа КД, КМ, К10-17 и т.п. Электролитические конденсаторы — типа К50-29, К50-35 или подобные. Индуктивность дросселя L1 – от 120 до 180 мкГн, мощностью не менее 200 мВт. В качестве дросселя L2 использована интегральная индуктивность типа ЕС24 или аналогичная. Индуктивность этого дросселя должна быть в районе от 10 до ЗЗ мкГн.

Скачать калькулятор для mc34063 (994,1 Kb, скачано: 4 596)

Скачать datasheet mc34063 (1,1 Mb, скачано: 1 635)

редактор

4 комментария

  • 05.05.2015 в 00:08

    Зачем на схемах нужна индуктивность L1?

    Ответить
  • 23.08.2015 в 12:13

    А в чем по твоему энергия должна накапливаться?

    Ответить
  • 13.02.2016 в 18:07

    Подскажите пожалуйста.
    Я её собрал она работала работала, а потом перестала работать.
    В чем может быть проблема?

    Ответить
    • 16.05.2016 в 07:32

      Микруха накрылась, это бывает из-за чрезмерного её нагрева, советую поставить её на радиатор через термопасту КПТ-8.

      Ответить
