ИК-приемник TSOP1738 — описание, распиновка, datasheet

TSOP1738 — широко используемый ИК-приемник для инфракрасных систем дистанционного управления. Он используется в телевизорах, DVD-плеерах, охранной сигнализации и т. д.

Этот радиоэлектронный компонент имеет в своем составе ПИН-диод, предусилитель и внутренний фильтр PCM частот (импульсно-кодовая модуляция), а его эпоксидный корпус служит ИК-фильтром.

Фотодатчик TSOP17XX выпускается с разными несущими частотами. Наиболее популярной и распространенной моделью является TSOP1738, несущая частота которого составляет 38 кГц.

Держатель для платы
Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см...
Подробнее

Выход приемников TSOP17XX может быть напрямую подключен к микроконтроллеру для дальнейшей обработки.

Особенности TSOP17XX

  • Фотодетектор, ИК-фильтр, предусилитель и частотный фильтр PCM в одном корпусе
  • Защита от электромагнитных или радиочастотных помех
  • Совместимость с CMOS и TTL логикой
  • Активный низкий выход
  • Невосприимчивость к окружающему свету
  • Низкое энергопотребление
  • Возможность непрерывной передачи данных со скоростью до 2400 бит/с
  • Напряжение питания: 4,5 — 5,5 В

Блок-схема TSOP17XX

Блок схема TSOP17XX

Фотодатчики TSOP17XX снабжены полосовым фильтром, автоматической регулировкой усиления (AGC) и интегратором, что позволяет избежать изменений выходного сигнала из-за шумов или других помех. Шумы и сигнал данных различаются по несущей частоте, длине пакета и скважности. Сигналы данных должны удовлетворять следующим условиям.

  • Несущая частота принимаемого сигнала должна быть близка к центральной частоте полосового фильтра устройства. Например: Несущая частота должна быть близка к 38 кГц для TSOP1738.
  • Длина пакета должна быть больше или равна 10 циклам / пакетам и меньше или равна 70 циклам / пакетам.
  • После каждого отправленного пакета необходимо выдерживать паузу не менее 14 циклов.
  • Пауза, по крайней мере, такой же длины, что и отправленный пакет, необходим в для пакетов длиной более 1,8 мс.
  • Он может непрерывно принимать до 1400 коротких очередей.

Схема применения

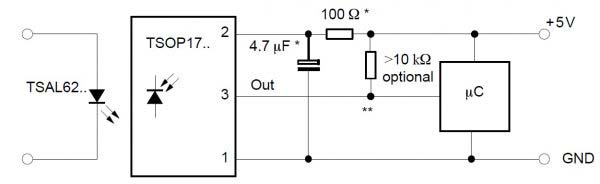

Схема подключения TSOP17XX

  • * — Используется для уменьшения сбоев в электроснабжении.
  • ** — Выходной контакт TSOP17XX не должен постоянно удерживаться внешними цепями под напряжением ниже 3,3 В.

Распиновка TSOP17XX

Распиновка TSOP17XX
